201不锈钢卸料阀,304不锈钢卸料阀,304高温不锈钢卸料阀

304不锈钢卸料器输送物料的温度可达500°C,采用链轮连接,减速机和卸料器壳体有一定的距离.

201不锈钢卸料阀它所输送物料的温度可达280°C两端轴承与叶轮有一定隔离,能防止超细粉料与轴承接触.304不锈钢卸料器输送物料的温度可达500°C,采用链轮连接,减速机和卸料器壳体有一定的距离.
304不锈钢卸料阀常用在气力输出系统中,对于压力输出系统或负压输出系统,星型卸料器以均匀,连续地向输料管供料,以保证气力输出管内的气,固体比较稳定,从而使气力输送能正常工作,同时,又能将卸料器的上,下部气压隔断起到锁气作用.星型卸料器输出轴与输入轴与其它零件配件时,不允许直接,锤击,以防损坏.星型卸料器在运输及安装过程中,应保持平稳,避免碰撞,以至造成壳体断裂变形等.星型卸料器在出厂前减速机已注足润滑油00号润滑脂,卸灰阀已注足锂基润滑脂,投入使用后6-10个月内,传动及轴承部件应补充或更换油脂,若在环境温度高,潮湿或空气中灰尘过多时,应适当缩短换油时间.星型卸料器装置做为除尘设备中的一种比较常见的设备应用广泛.这种机器又名电动卸灰阀,电动销气器,星型下料器等,是在运行过程中输送,排灰,关风和其它设备给料的主要设备,适用与粉状物料颗粒物料通过.

304高温不锈钢卸料阀详细介绍

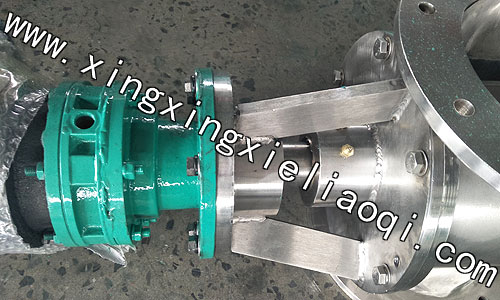

201不锈钢卸料阀电机，前盖。

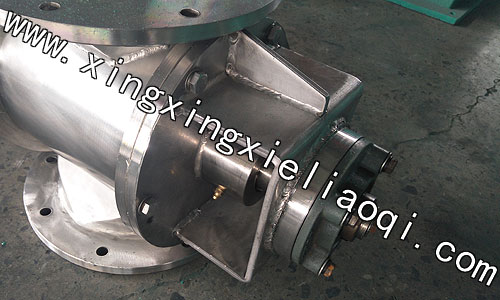

304不锈钢卸料阀后盖和密封。

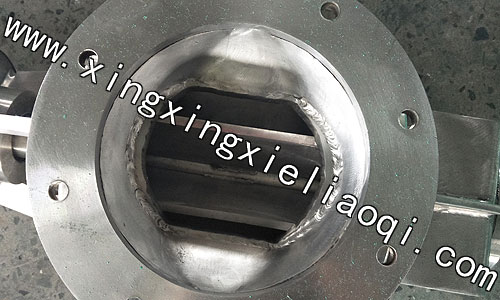

304高温不锈钢卸料阀阀体和法兰。

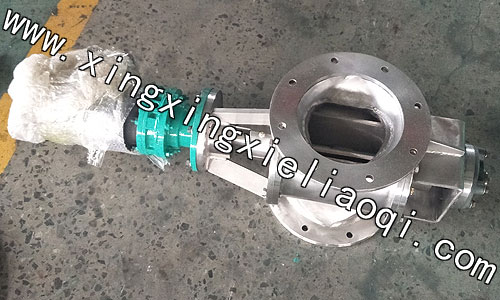

201不锈钢卸料阀,304不锈钢卸料阀,304高温不锈钢卸料阀机械密封式。

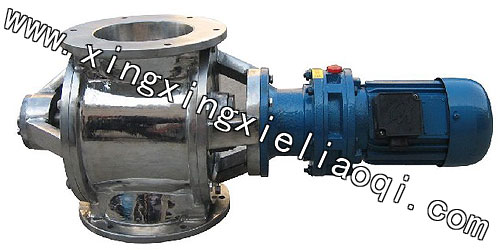

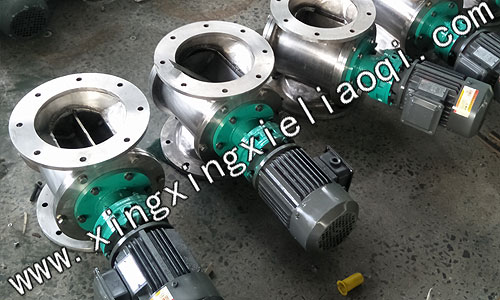

201不锈钢卸料阀,304不锈钢卸料阀,304高温不锈钢卸料阀整套。

201不锈钢卸料阀的工作原理及特点:
(1)304不锈钢卸料阀通过采用行星转动原理,输入输出在同一轴线上,而且有与电机直联一体的独特性,因而结构紧凑造型美观新颖,体积小,重量轻.
(2)304高温不锈钢卸料阀运转可靠平稳,噪音低,故障少,寿命长,齿合件采用球墨铸铁与轴承钢等.使用性能好,耐磨性高.
(3)201不锈钢卸料阀轴承,齿箱,远离阀体,避免高温灰尘的影响,前后端盖密封性能好,防止灰尘外泄,延长机动件,润滑系统的使用寿命.
(4)本机具有过载能力强,耐冲击惯性力矩小,适用于起动频繁和反正转.
(5)304不锈钢卸料阀用户如需特种规格,电机,链轮传动等卸料器,可与本厂联系,均可制做.
304高温不锈钢卸料阀安装尺寸图:

201不锈钢卸料阀安装尺寸图:

304不锈钢卸料阀参数表:

型号数据名称		YJD 2	YJD 4	YJD 6	YJD 8	YJD 10	YJD 12	YJD 14	YJD 16	YJD 18	YJD 20	YJD 26	YJD 30
卸料量 L/r		2	4	6	8	10	12	14	16	18	20	26	30
r/min	Z型	33 也可按用户要求订作
工作温度℃		T≤80℃
物料		粉状，颗粒状
电机	型号	Y801-4	Y802-4			Y90S-4			Y90L-4			Y100 L1-4	Y100 L1-4
	KW	0.55	0.75			1.1			1.5			2.2	3
	r/min	1390				1400						1430
重量		53	71	86	101	121	141	161	181	191	221	251	301

304高温不锈钢卸料阀A型外形尺寸:

型号	A	B	C	E	F	M	H	h	ф
YJD02型	240	200	150	650	420	122.5	225	12	9
YJD04型	260	230	180	758	526	140	280	15	11
YJD06型	280	250	200	778	536	150	300	15	11
YJD08型	300	270	220	798	546	160	320	15	13
YJD10型	320	290	240	880	628	170	340	18	13
YJD12型	340	310	260	900	638	180	360	18	17
YJD14型	360	330	280	920	648	190	380	20	17
YJD16型	380	350	300	960	678	200	400	20	17
YJD18型	400	370	320	980	688	220	440	22	17
YJD20型	420	390	340	1000	698	230	460	22	17
YJD26型	480	450	400	1150	740	260	520	24	17
YJD30型	520	490	440	1190	755	280	560	24	17

201不锈钢卸料阀,304不锈钢卸料阀,304高温不锈钢卸料阀B型外形尺寸:

型号	фA	фB	фC	E	F	M	H	h	ф
YJD02型	250	210	150	650	420	122.5	225	12	9
YJD04型	280	240	180	758	526	140	280	15	11
YJD06型	300	260	200	778	536	150	300	15	11
YJD08型	320	280	220	798	546	160	320	15	13
YJD10型	340	300	240	880	628	170	340	18	13
YJD12型	360	320	260	900	638	180	360	18	17
YJD14型	380	340	280	920	648	190	380	20	17
YJD16型	400	360	300	960	678	200	400	20	17
YJD18型	420	380	320	980	688	220	440	22	17
YJD20型	440	400	340	1000	698	230	460	22	17
YJD26型	500	460	400	1150	740	260	520	24	17
YJD30型	540	500	440	1190	755	280	560	24	17
