闭风器,电动闭风器,叶轮式闭风器

电动闭风器在气力输送或除尘风网中的主要作用就在于使卸料器或除尘器在有压力差的情况下,物料得以顺利地排出,并阻止空气泄漏.

电动闭风器在气力输送或除尘风网中的主要作用就在于使卸料器或除尘器在有压力差的情况下,物料得以顺利地排出,并阻止空气泄漏,从而保证输送和除尘设备能正常与高效地工作.因此,在电动闭风器结构的设计中,能否有效地解决电动闭风器的防堵性与气密性,是防止电动闭风器被物料堵塞以及顺利排料的关键.本文在分析几种常见叶轮式闭风器结构设计技术特点的基础上,一步介绍了ＶＩＧＡＮ公司所设计生产的电动闭风器的结构及性能特征,以便我们借鉴和吸收.几种常见叶轮闭风器结构设计的技术特点在叶轮闭风器的结构设计中,为了解决物料在运动过程中堵死闭风器的现象发生,设计人员从结构上对闭风器的设计采取了一系列的技术性措施,从而有效地提高了闭风器的防堵性能和工作效率.１．入料口处加防堵装置当物料进入时,如果此时物料,叶片和壳体恰好处于如图１所示的状态时,最容易使物料卡入叶片与壳体之间而造成堵塞.为避免这种现象的产生,图２所示的结构设计是在入料口处加装一防卡舌板.

叶轮式闭风器详细介绍

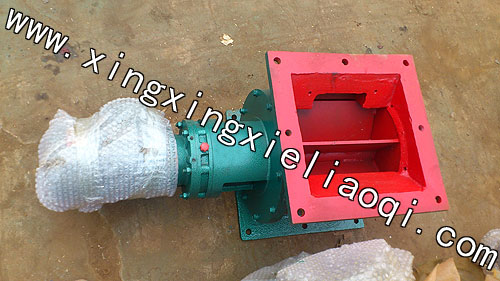

电动闭风器又名星型卸料器,卸灰阀,关风机,旋转给料器,通常闭风器的结构是由带有数片叶片的转子叶轮,壳体,密封件及减速器,电动机等组成.进出口法兰的为A型,圆形的为B型.闭风器一般都安装在除尘器灰斗下部,为保证连接处的严密不漏风,上部应经常保持(储存)一定高度的粉尘.
闭风器,电动闭风器,叶轮式闭风器(星型卸料器)做为一种常用的传动机械,有着十分复杂的装置结构,但是操作比较方便,有自己独特的机器特点,首先装置是除尘设备排灰,送风和其它设备给料的主要设备,适用于粉状物料和颗料状物料.使用范围广泛,为环保,冶金,化工,粮食,食品等工业部门广泛应用.
叶轮式闭风器卸料能力计算方法：
V(m3/h)=V1(L/rev)xN(rpm)x60x η(%)
G(T/h)=V(m3/h)xρ(T/m3)xK
V:电动闭风器卸料量(m3/h) V1:转子每转容积(L/rev)[1]
N:叶轮式闭风器转子每分钟的转速(rpm) η：转子的容积效率(%)
ρ:电动闭风器物料堆积密度(T/m3) K:修正系数一般取0.7~0.8
叶轮式闭风器安装尺寸图:

电动闭风器安装尺寸图:

,叶轮式闭风器参数表:

型号数据名称		YJD 2	YJD 4	YJD 6	YJD 8	YJD 10	YJD 12	YJD 14	YJD 16	YJD 18	YJD 20	YJD 26	YJD 30
卸料量 L/r		2	4	6	8	10	12	14	16	18	20	26	30
r/min	Z型	33 也可按用户要求订作
工作温度℃		T≤80℃
物料		粉状，颗粒状
电机	型号	Y801-4	Y802-4			Y90S-4			Y90L-4			Y100 L1-4	Y100 L1-4
	KW	0.55	0.75			1.1			1.5			2.2	3
	r/min	1390				1400						1430
重量		53	71	86	101	121	141	161	181	191	221	251	301

电动闭风器A型外形尺寸:

型号	A	B	C	E	F	M	H	h	ф
YJD02型	240	200	150	650	420	122.5	225	12	9
YJD04型	260	230	180	758	526	140	280	15	11
YJD06型	280	250	200	778	536	150	300	15	11
YJD08型	300	270	220	798	546	160	320	15	13
YJD10型	320	290	240	880	628	170	340	18	13
YJD12型	340	310	260	900	638	180	360	18	17
YJD14型	360	330	280	920	648	190	380	20	17
YJD16型	380	350	300	960	678	200	400	20	17
YJD18型	400	370	320	980	688	220	440	22	17
YJD20型	420	390	340	1000	698	230	460	22	17
YJD26型	480	450	400	1150	740	260	520	24	17
YJD30型	520	490	440	1190	755	280	560	24	17

叶轮式闭风器B型外形尺寸:

型号	фA	фB	фC	E	F	M	H	h	ф
YJD02型	250	210	150	650	420	122.5	225	12	9
YJD04型	280	240	180	758	526	140	280	15	11
YJD06型	300	260	200	778	536	150	300	15	11
YJD08型	320	280	220	798	546	160	320	15	13
YJD10型	340	300	240	880	628	170	340	18	13
YJD12型	360	320	260	900	638	180	360	18	17
YJD14型	380	340	280	920	648	190	380	20	17
YJD16型	400	360	300	960	678	200	400	20	17
YJD18型	420	380	320	980	688	220	440	22	17
YJD20型	440	400	340	1000	698	230	460	22	17
YJD26型	500	460	400	1150	740	260	520	24	17
YJD30型	540	500	440	1190	755	280	560	24	17
