星型下料阀使用原理可采用铸铁.铸钢.不锈钢.钛钢等多种材质.法兰口可为方形或圆形等多种结构形式.满足用户不同需求.
一种供粉状物料卸料用的星形下料阀,旋转下料阀,锁风下料阀.由圆筒状进料口.出料口.一个一端封闭的水平放置的圆柱筒状的阀体.一个两端封闭带有一对圆孔的圆柱筒状的阀芯.及和阀芯固定在一起并与手柄或手轮相连的中轴和一个可固定在阀体开口端的端盖组成.阀芯置于阀体内.两者同轴.使用时.转动阀芯使其上的圆孔对准进出料口即可卸料.使其错位即可停止卸料.阀体.阀芯间的圆柱面状间隙宽度为0.30—0.56mm.端盖和阀芯间的间隙为0.5—3.0mm.转阀卸料器克服了已有的卸料器易漏泄造成粉尘飞扬.启闭不灵活的缺点.
旋转下料阀是除尘设备排灰.送风和其它设备给料的主要设备.适用于粉状物料和颗料状物料.为环保.冶金.化工.粮食.食品等工业部门广泛应用.

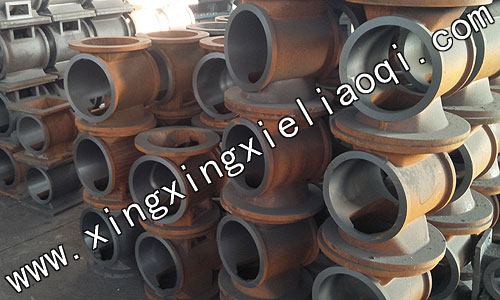

星型下料阀壳体。

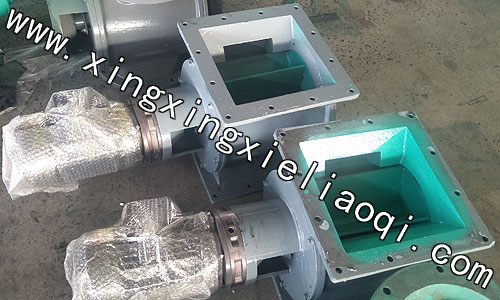

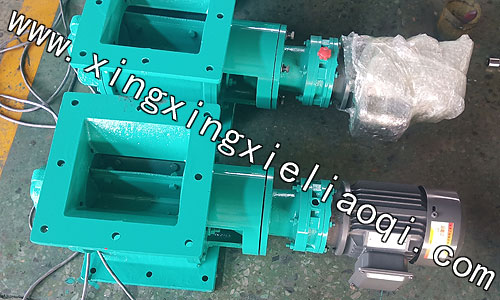

旋转下料阀方口简型。
锁风下料阀方口单接盘型。
星型下料阀方口双接盘型。

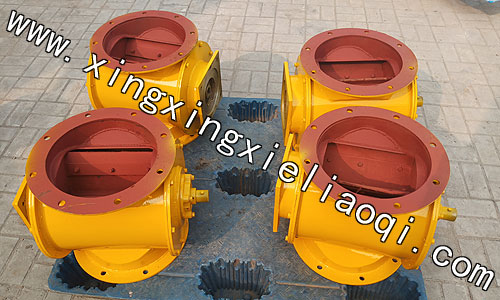

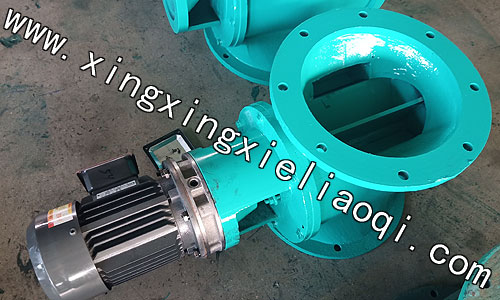

旋转下料阀圆口简型。

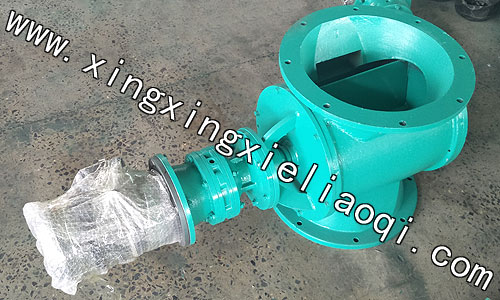

锁风下料阀圆口单接盘。

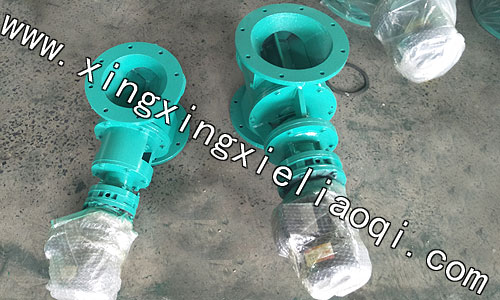

星型下料阀圆口双接盘。

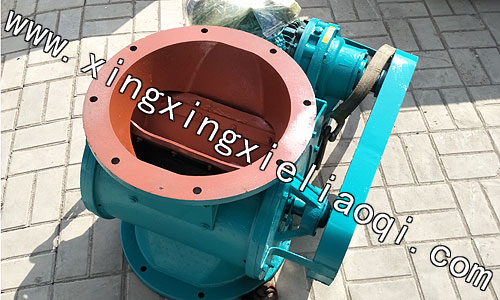

旋转下料阀圆口链条。
锁风下料阀木粉专用。

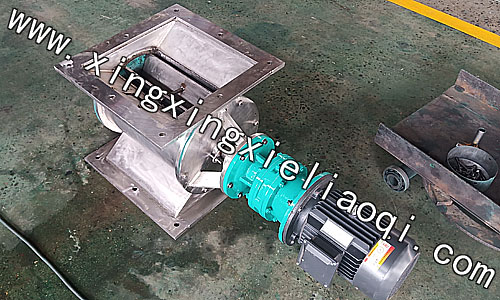

星型下料阀,旋转下料阀,锁风下料阀不锈钢。
星型下料阀又称星型卸料器,旋转给料器.关风器.是由带有数个叶片的转子在圆筒形机壳内旋转.从上部料斗落入的物料.充塞在叶片间的空格内.随叶片的旋转而卸出.
旋转下料阀性能优势及特点
1.锁风下料阀加工精度高.具有锁气功能.可用于粉碎.分级系统的粉料定量供料器.又可作为分离.收尘等系统的卸料器.或用于压送式.吸送式气力输送系统.
2.星型下料阀带有压力平衡装置.可用在正压.负压输送系统.
旋转下料阀安装尺寸图:
锁风下料阀安装尺寸图:
星型下料阀参数表:
型号
数据
名称 |
YJD
2 |
YJD
4 |
YJD
6 |
YJD
8 |
YJD
10 |
YJD
12 |
YJD
14 |
YJD
16 |
YJD
18 |
YJD
20 |
YJD
26 |
YJD
30 |
|
卸料量 L/r |
2 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
26 |
30 |
|
r/min |
Z型 |
33 也可按用户要求订作 |
|||||||||||
工作温度℃ |
T≤80℃ |
||||||||||||
物料 |
粉状，颗粒状 |
||||||||||||
电 机 |
型号 |
Y801-4 |
Y802-4 |
Y90S-4 |
Y90L-4 |
Y100 L1-4 |
Y100 L1-4 |
||||||
KW |
0.55 |
0.75 |
1.1 |
1.5 |
2.2 |
3 |
|||||||
r/min |
1390 |
1400 |
1430 |
||||||||||
重量 |
53 |
71 |
86 |
101 |
121 |
141 |
161 |
181 |
191 |
221 |
251 |
301 |
|
| 型号 | A | B | C | E | F | M | H | h | ф |
| YJD02型 | 240 | 200 | 150 | 650 | 420 | 122.5 | 225 | 12 | 9 |
| YJD04型 | 260 | 230 | 180 | 758 | 526 | 140 | 280 | 15 | 11 |
| YJD06型 | 280 | 250 | 200 | 778 | 536 | 150 | 300 | 15 | 11 |
| YJD08型 | 300 | 270 | 220 | 798 | 546 | 160 | 320 | 15 | 13 |
| YJD10型 | 320 | 290 | 240 | 880 | 628 | 170 | 340 | 18 | 13 |
| YJD12型 | 340 | 310 | 260 | 900 | 638 | 180 | 360 | 18 | 17 |
| YJD14型 | 360 | 330 | 280 | 920 | 648 | 190 | 380 | 20 | 17 |
| YJD16型 | 380 | 350 | 300 | 960 | 678 | 200 | 400 | 20 | 17 |
| YJD18型 | 400 | 370 | 320 | 980 | 688 | 220 | 440 | 22 | 17 |
| YJD20型 | 420 | 390 | 340 | 1000 | 698 | 230 | 460 | 22 | 17 |
| YJD26型 | 480 | 450 | 400 | 1150 | 740 | 260 | 520 | 24 | 17 |
| YJD30型 | 520 | 490 | 440 | 1190 | 755 | 280 | 560 | 24 | 17 |
| 型号 | фA | фB | фC | E | F | M | H | h | ф |
| YJD02型 | 250 | 210 | 150 | 650 | 420 | 122.5 | 225 | 12 | 9 |
| YJD04型 | 280 | 240 | 180 | 758 | 526 | 140 | 280 | 15 | 11 |
| YJD06型 | 300 | 260 | 200 | 778 | 536 | 150 | 300 | 15 | 11 |
| YJD08型 | 320 | 280 | 220 | 798 | 546 | 160 | 320 | 15 | 13 |
| YJD10型 | 340 | 300 | 240 | 880 | 628 | 170 | 340 | 18 | 13 |
| YJD12型 | 360 | 320 | 260 | 900 | 638 | 180 | 360 | 18 | 17 |
| YJD14型 | 380 | 340 | 280 | 920 | 648 | 190 | 380 | 20 | 17 |
| YJD16型 | 400 | 360 | 300 | 960 | 678 | 200 | 400 | 20 | 17 |
| YJD18型 | 420 | 380 | 320 | 980 | 688 | 220 | 440 | 22 | 17 |
| YJD20型 | 440 | 400 | 340 | 1000 | 698 | 230 | 460 | 22 | 17 |
| YJD26型 | 500 | 460 | 400 | 1150 | 740 | 260 | 520 | 24 | 17 |
| YJD30型 | 540 | 500 | 440 | 1190 | 755 | 280 | 560 | 24 | 17 |
