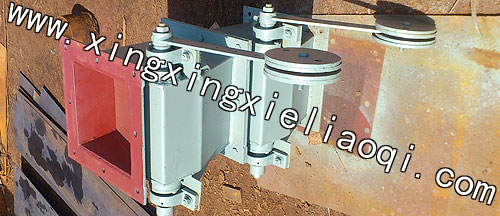

重锤式双层卸灰阀广泛适用于建材,冶金,化工,电力等行业,作为各类除尘设备的灰斗卸料装置及各种磨机,烘干机,料仓等设备的给卸料装置,防止野风吹入.本系列锁翻板阀采用钢板焊接结构,配置杆自动复位机构,结构紧凑,工作平稳可靠.
该系列翻板阀在物料重力作用下自动开启,物料下落后,配重杠杆系统使阀板自动复位,防止野风吹入,从而完成物料的输送.B:双层又门重锤式锁风翻板阀用途
重锤式锁风卸灰阀结构特点:
本系列锁风翻板阀(重锤式锁风翻板阀)采用钢板焊接结构,配重杆自动复位机构,结构紧凑,工作平稳可靠.
重锤式锁风卸灰阀工作原量:
该系列重锤式锁风翻板阀的阀板在物料重力作用下自动开启,物料下落后,配重杠杆系统使阀板自动复位,防止野风吹入,从而完成物料的输送.

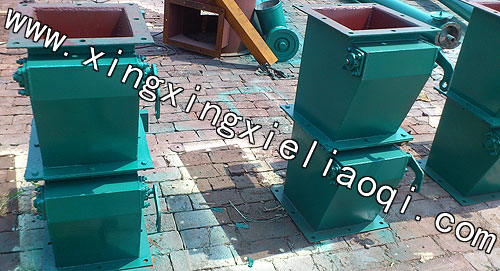

双层卸灰阀
重锤式双层卸灰阀为上下交替开闭,自动复位机构.
分为:Z为重锤自动复位机构,具有运转平稳,节能,卸灰量大,小可调,卸灰,锁气可靠之功能.
C为吊锤自动复位机构,具有占地面积省,节能,卸灰调节方便,卸灰,锁气可靠之功能.
B为凸轮,连杆传动,重量自动复位机构；
D为凸轮连杆传动,弹簧自动复位机构,具有结构紧凑,设计合理,运转平稳,卸灰,锁气可靠.是各种无粘度的固体粉料,小于ф10mm的颗粒料,晶体料,团状料,给,卸料工况的理想设备.
重锤式锁风卸灰阀性能参数:
公称压力 |
适用温度 |
适用介质 |
0．05Mpa |
≤300℃ |
晶粒、颗粒、粉状物料等 |
重锤式双层卸灰阀,重锤式锁风卸灰阀外形尺寸:
A×A1 |
B×B1 |
C×C1 |
H1 |
H2 |
L1 |
L2 |
L3 |
n-d |
传动装置 |
功率 KW |
卸灰量 m³/h |
150×150 |
195×195 |
230×230 |
500 |
|
420 |
|
705 |
8-Φ10 |
BWY-15-59 |
0.55 |
2.5~3.5 |
200×200 |
245×245 |
280×280 |
600 |
440 |
490 |
880 |
782 |
8-Φ10 |
BWY-15-59 |
0.55 |
5~7 |
220×220 |
265×265 |
300×300 |
620 |
450 |
510 |
920 |
802 |
8-Φ10 |
BWY-15-59 |
0.55 |
5~7.5 |
250×250 |
305×305 |
350×350 |
650 |
480 |
580 |
980 |
867 |
12-Φ10 |
BWY-18-71 |
0.75 |
7~10 |
300×300 |
355×355 |
400×400 |
750 |
540 |
610 |
1220 |
1240 |
12-Φ10 |
BWY-22-71 |
1.1 |
9~15 |
320×320 |
375×375 |
420×420 |
780 |
560 |
630 |
1260 |
1264 |
12-Φ12 |
BWY-22-71 |
1.1 |
10~18 |
400×400 |
455×455 |
500×500 |
950 |
700 |
750 |
1500 |
1550 |
16-Φ12 |
BWY-2215-121 |
1.5 |
12~27 |
428×428 |
483×483 |
528×528 |
1000 |
760 |
764 |
1528 |
1600 |
16-Φ12 |
BWY-2215-121 |
1.5 |
13~30 |
450×450 |
505×505 |
550×550 |
1050 |
800 |
775 |
1550 |
1680 |
16-Φ12 |
BWY-2215-121 |
1.5 |
17~37 |
480×480 |
535×535 |
580×580 |
1100 |
800 |
790 |
1580 |
1720 |
20-Φ14 |
BWY-2215-121 |
1.5 |
19~41 |
500×500 |
555×555 |
600×600 |
1150 |
850 |
800 |
1600 |
1750 |
20-Φ14 |
BWY-2215-121 |
1.5 |
22~48 |
600×600 |
655×655 |
700×700 |
1350 |
980 |
960 |
1920 |
1820 |
20-Φ14 |
BWY-2715-121 |
3 |
38~82 |
480×690 |
535×745 |
580×790 |
1100 |
800 |
790 |
1580 |
1910 |
20-Φ14 |
BWY-2715-121 |
3 |
43~90 |
400×720 |
455×775 |
500×820 |
950 |
700 |
750 |
1500 |
2210 |
18-Φ14 |
BWY-2715-121 |
3 |
22~48 |
600×800 |
655×855 |
700×900 |
1350 |
980 |
960 |
1920 |
2290 |
22-Φ14 |
BWY-2715-121 |
3 |
52~113 |
700×700 |
755×755 |
800×800 |
1550 |
1160 |
960 |
2220 |
2290 |
20-Φ14 |
BWY-2715-121 |
3 |
70~155 |
800×800 |
855×855 |
900×900 |
1650 |
1260 |
1060 |
2320 |
2290 |
24-Φ14 |
BWY-2715-121 |
3 |
91~197 |
800×1000 |
855×1055 |
900×1100 |
|
1260 |
|
2320 |
2400 |
28-Φ18 |
BWY-2715-121 |
3 |
107~230 |
900×900 |
955×955 |
1000×1000 |
|
1380 |
|
2500 |
2400 |
24-Φ14 |
BWY-2715-121 |
3 |
150~280 |
1000×1000 |
1090×1090 |
1145×1145 |
|
1500 |
|
2940 |
2640 |
28-Φ18 |
BWY-3322-187 |
4.5 |
168~350 |
1200×1200 |
1290×1090 |
1345×1345 |
|
1700 |
|
3200 |
2850 |
32-Φ18 |
BWY-3322-187 |
4.5 |
220~420 |
