当前位置:首页 - 产品目录 - 双层重锤翻板阀系列

双层翻板阀,双层重锤翻板阀,碳钢双层翻板阀

翻板阀是作为各类除设备的灰斗卸料装置及各种磨机,烘干机,料仓等设备的给卸料装置.

翻板阀是作为各类除设备的灰斗卸料装置及各种磨机,烘干机,料仓等设备的给卸料装置,防止野风吹入,以重锤,电动,推杆为主要驱动力.
双层重锤翻板阀的阀板在物料重力作用下自动开启,物料下落后,配重杠杆系统使阀板自动复位,防止野风吹入,从而完成物料的输送.主要有单,双门翻板阀 ,翻板阀主要利用上 下阀门的在不同时间的开关使设备中间始终有一层阀板处于关闭隔断状态,来防止空气窜流.如果是在正压输送下,气动的双层锁气阀还可起到平衡及增压阀的助流作用,以达到设备 即能连续脉动给料的同时又具有锁气的功能,以满足气力输送粉粒体物料的要求.

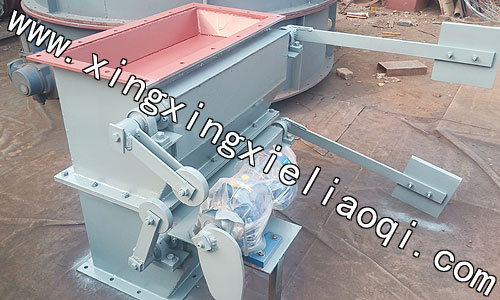

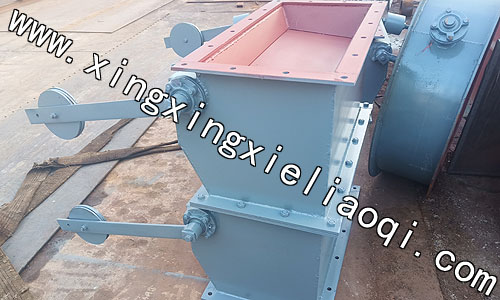

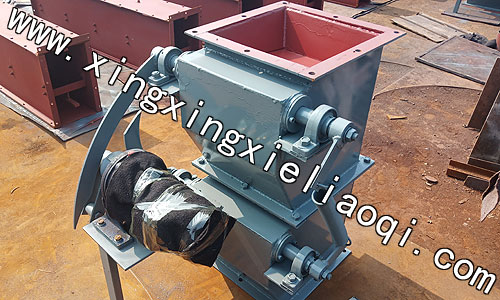

双层重锤翻板阀采用机械传动,传动平稳,无冲击,无故障,更换备件少,使用可行该阀分为上下两层,工作时先由机械传动开启上阀,靠平衡配重自行关闭上阀,接着由机械传动开启下阀,靠平衡配重关闭下阀,这样完成一次卸灰周期.



双层重锤翻板阀详细介绍


气动双层阀

碳钢双层翻板阀采用机械传动,传动平稳,无冲击,无故障,更换备件少,使用可靠.该阀分为上下两层,工作时先由机械传动开启上阀,靠平衡配重自行关闭上阀,接着由机械传动开启下阀,靠平衡配重关闭下阀,这样完成一次卸灰周期.双层卸灰阀是冶金,有色,环保除尘设备中的理想卸灰阀.重锤翻板阀广泛适 用于建材,冶金,化工,电力等行业.重锤翻板阀作为各类除设备的灰斗卸料装置及各种磨机,烘干机,料仓等设备的给卸料装置,防止野风吹入.
碳钢翻板阀又称锁风喂料机,由减速器带动传杆通过曲柄,凸轮及连杆分别带动上,下两传动轴旋转,交互开启,通过配备的杠杆系统或拉伸弹簧,保证阀板可靠边的复位,防止野风吹入,依确定的开闭频率完成系统的卸料.该机结构紧凑,工作平衡可靠.广泛适用于建材,冶金,化工,电力等行业,作为各类除尘设备的灰斗卸料装及各种磨机,烘干机,料仓等设备的给卸料装置.
特点如下:
1,结构紧凑,造型美观,使用方便;
2,运转平稳,噪音低.
3,由于轴承,齿箱离开壳体一段距离,对于高温,润滑都有较大改善.
4,本厂也可按用户要求设计制造.

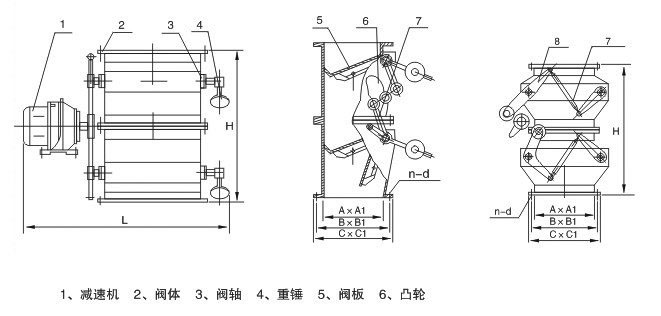

安装尺寸图:

碳钢翻板阀参数表:

A
B
C
A1
B1
C1
H1
H
L
L1
L2
N-φ
工作温度
(Work temperature)
卸灰量
(M3/h)
φ300
φ260
φ200
290×290
250×250
200×200
750
375
445
180
2605
8-φ15
≤150℃





3
φ400
φ360
φ300
412×412
350×350
300×300
900
450
606
230
320
8-φ18
6
φ420
φ380
φ320
432×432
370×370
320×320
920
460
636
240
330
8-φ18
8
φ500
φ460
φ400
512×512
450×450
400×400
1100
550
756
370
370
8-φ18
16
φ660
φ610
φ500
660×660
610×610
500×500
1300
650
878
420
420
16-φ20
24
φ746
φ702
φ630
746×746
702×702
630×630
1600
800
943
485
485
20-φ20
35
