电动回转阀:可以用在80度以下及常温的通常物料上,它可以连续均匀向输料管内供料,而在系统和分离收尘部,它又可以作为卸料器功能.
高温回转阀:它采用封闭型转子,可以广泛用在吸送式,压送式气流输送系统和负压输送设备上,它可以保证输送管内的气流压力不泄漏,能够安全的输送和收结物料,所以在这方面称为万锁气器,它不但可以耐压,同时兼备普通型功能.耐高温型回转阀,电动回转阀,高温回转阀:根据物料输送和下料口的温升不同因为温质对机体膨胀有影响,以及对轴承和油封系统不利,我厂设计了耐高温型外装式结构关风机,它把运转部分与 物料接触的箱体部分分离开来,可以安全的把轴承运转和油封系统不受交温影响而正常工作,此类产品不但耐高温,还可以针对由于吸温性物料和金属性粉末的输送 和接受,具有很好的效果因为这类物体有穿透性,穿透油封装置物料直入轴承,导致运转不受而损坏机械,正是有外装的特点,它不会和物料接触.

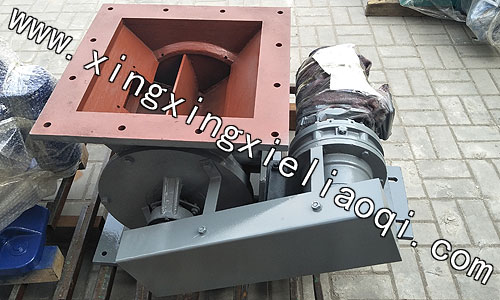

回转阀单分体式连接。

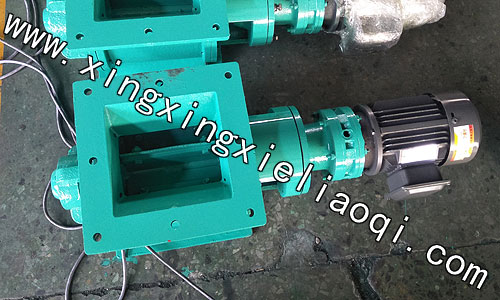

电动回转阀双接盘分体式。

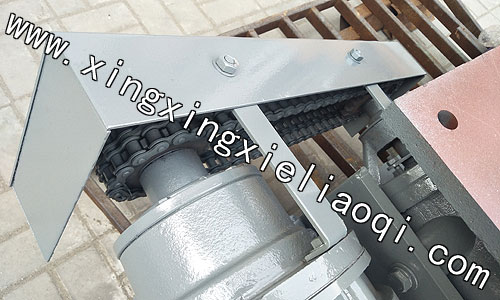

高温回转阀链壳，链条，弯板，等。

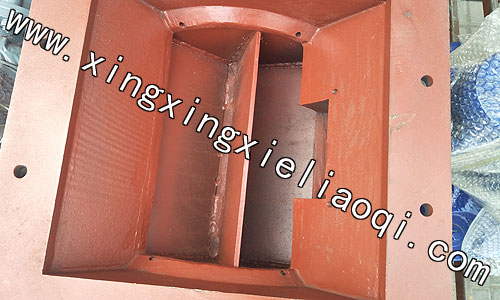

回转阀法兰。

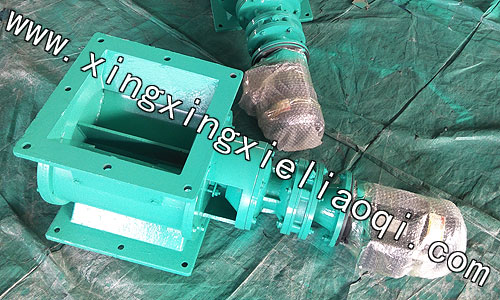

电动回转阀方口整套。

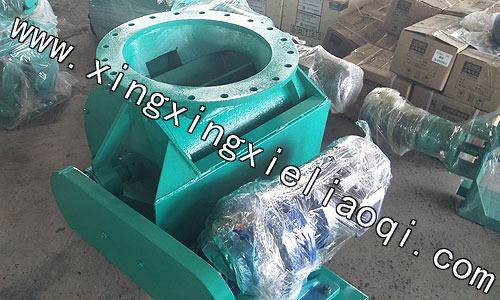

高温回转阀圆口整套。
高温回转阀产品特点:
(1)电动回转阀,高温回转阀为防止料仓落入异物卡阻卸料器叶轮,烧损电机,采用干式过载保护离合器,代替了以往产品中的安全销.
(2)高温回转阀在叶轮上方的壳体侧部加装了检查孔.
(3)电动回转阀为防止叶轮两端部因密封不良漏灰进入轴承,叶轮端部下侧扩有卸灰槽；为防止高温导致轴承润滑不良,将轴承座改为外置.
(4)高温回转阀叶轮与端盖,动与静的结合部采用合金耐磨套.
(5)电动回转阀驱动装置有齿差行星减速机,摆线针轮减速机两种,根据需要选型.
(6)高温回转阀叶轮装上橡胶皮,避免粉尘挤进轴承和大颗粒卡死的现象.
(7)电动回转阀上部通常配以手动闸板阀,方便检修,排障与更换
电动回转阀,高温回转阀安装尺寸图:
电动回转阀,高温回转阀安装尺寸图:
电动回转阀,高温回转阀参数表:
型号
数据
名称 |
YJD
2 |
YJD
4 |
YJD
6 |
YJD
8 |
YJD
10 |
YJD
12 |
YJD
14 |
YJD
16 |
YJD
18 |
YJD
20 |
YJD
26 |
YJD
30 |
|
卸料量 L/r |
2 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
26 |
30 |
|
r/min |
Z型 |
33 也可按用户要求订作 |
|||||||||||
工作温度℃ |
T≤80℃ |
||||||||||||
物料 |
粉状，颗粒状 |
||||||||||||
电 机 |
型号 |
Y801-4 |
Y802-4 |
Y90S-4 |
Y90L-4 |
Y100 L1-4 |
Y100 L1-4 |
||||||
KW |
0.55 |
0.75 |
1.1 |
1.5 |
2.2 |
3 |
|||||||
r/min |
1390 |
1400 |
1430 |
||||||||||
重量 |
53 |
71 |
86 |
101 |
121 |
141 |
161 |
181 |
191 |
221 |
251 |
301 |
|
电动回转阀,高温回转阀A型外形尺寸:
| 型号 | A | B | C | E | F | M | H | h | ф |
| YJD02型 | 240 | 200 | 150 | 650 | 420 | 122.5 | 225 | 12 | 9 |
| YJD04型 | 260 | 230 | 180 | 758 | 526 | 140 | 280 | 15 | 11 |
| YJD06型 | 280 | 250 | 200 | 778 | 536 | 150 | 300 | 15 | 11 |
| YJD08型 | 300 | 270 | 220 | 798 | 546 | 160 | 320 | 15 | 13 |
| YJD10型 | 320 | 290 | 240 | 880 | 628 | 170 | 340 | 18 | 13 |
| YJD12型 | 340 | 310 | 260 | 900 | 638 | 180 | 360 | 18 | 17 |
| YJD14型 | 360 | 330 | 280 | 920 | 648 | 190 | 380 | 20 | 17 |
| YJD16型 | 380 | 350 | 300 | 960 | 678 | 200 | 400 | 20 | 17 |
| YJD18型 | 400 | 370 | 320 | 980 | 688 | 220 | 440 | 22 | 17 |
| YJD20型 | 420 | 390 | 340 | 1000 | 698 | 230 | 460 | 22 | 17 |
| YJD26型 | 480 | 450 | 400 | 1150 | 740 | 260 | 520 | 24 | 17 |
| YJD30型 | 520 | 490 | 440 | 1190 | 755 | 280 | 560 | 24 | 17 |
电动回转阀,高温回转阀B型外形尺寸:
| 型号 | фA | фB | фC | E | F | M | H | h | ф |
| YJD02型 | 250 | 210 | 150 | 650 | 420 | 122.5 | 225 | 12 | 9 |
| YJD04型 | 280 | 240 | 180 | 758 | 526 | 140 | 280 | 15 | 11 |
| YJD06型 | 300 | 260 | 200 | 778 | 536 | 150 | 300 | 15 | 11 |
| YJD08型 | 320 | 280 | 220 | 798 | 546 | 160 | 320 | 15 | 13 |
| YJD10型 | 340 | 300 | 240 | 880 | 628 | 170 | 340 | 18 | 13 |
| YJD12型 | 360 | 320 | 260 | 900 | 638 | 180 | 360 | 18 | 17 |
| YJD14型 | 380 | 340 | 280 | 920 | 648 | 190 | 380 | 20 | 17 |
| YJD16型 | 400 | 360 | 300 | 960 | 678 | 200 | 400 | 20 | 17 |
| YJD18型 | 420 | 380 | 320 | 980 | 688 | 220 | 440 | 22 | 17 |
| YJD20型 | 440 | 400 | 340 | 1000 | 698 | 230 | 460 | 22 | 17 |
| YJD26型 | 500 | 460 | 400 | 1150 | 740 | 260 | 520 | 24 | 17 |
| YJD30型 | 540 | 500 | 440 | 1190 | 755 | 280 | 560 | 24 | 17 |
