星型回转下料器一种具有自动开闭下料口装置的蜗轮蜗杆下料器.本实用新型包括底座,储料箱,电机,蜗杆,电机为正反转电机,蜗杆与电机相连,一个移动蜗轮装在蜗杆的前方,移动蜗轮与端部的固定底盘之间安装一个压簧,压簧与移动蜗轮相配合来回移动实现下料口打开和关闭.移动蜗轮上加工一个销钉,并把销钉插入位于底座上的定位槽中.本实用新型使用减速电机的正反转功能与蜗轮,蜗杆,弹簧相配合实现自动打开和关闭下料口的功能,其体积小,机构简单可靠,生产成本低,方便实用.是早餐机的专用产品,也可以广泛用于食品工业,医药行业和电器行业.
星形回转下料器包括底座,储料箱,电机,蜗杆,其特征在于电机为正反转电机,蜗杆与电机相连,一个移动蜗轮装在蜗杆的前方,移动蜗轮与端部的固定底盘之间安装一个压簧,压簧与移动蜗轮相配合来回移动实现下料口打开和关闭.

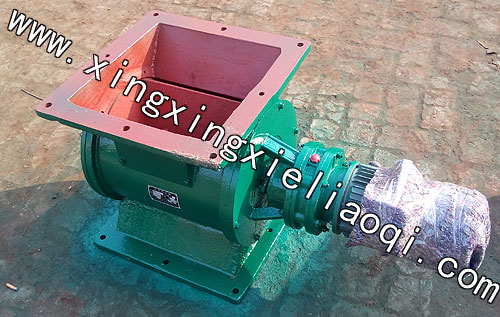

星型回转下料器又称为星型卸料器,星型卸灰阀,电动锁风阀,钢性叶轮给料机根据物料的输送和下料口的温升不同因为温质对机体膨胀有影响,以及对轴承和油封系统不利,我厂设计了耐高温型卸料器又称电动分隔轮,旋转下料器外装式结构星形卸料器,它把运转部分与物料接触的箱体部分分离开来,可以安全的把轴承运转和油封系统不受交温影响而正常工作,此类产品不但耐高温,还可以针对由于吸温性物料和金属性粉末的输送和接受,具有很好的效果因为这类物体有穿透性,穿透油封装置物料直入轴承,导致运转不受而损坏机械,正是有外装的特点,它不会和物料接触.
回转下料器也可以叫做星形卸灰阀,星型卸料阀,关风机,锁气阀,星形旋转阀.星形卸料器又分为普通型,耐高温型,耐压型三大类.
立磨回转下料器安装尺寸图:
星形回转下料器安装尺寸图:
星型回转下料器参数表:
型号
数据
名称 |
YJD
2 |
YJD
4 |
YJD
6 |
YJD
8 |
YJD
10 |
YJD
12 |
YJD
14 |
YJD
16 |
YJD
18 |
YJD
20 |
YJD
26 |
YJD
30 |
|
卸料量 L/r |
2 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
26 |
30 |
|
r/min |
Z型 |
33 也可按用户要求订作 |
|||||||||||
工作温度℃ |
T≤80℃ |
||||||||||||
物料 |
粉状，颗粒状 |
||||||||||||
电 机 |
型号 |
Y801-4 |
Y802-4 |
Y90S-4 |
Y90L-4 |
Y100 L1-4 |
Y100 L1-4 |
||||||
KW |
0.55 |
0.75 |
1.1 |
1.5 |
2.2 |
3 |
|||||||
r/min |
1390 |
1400 |
1430 |
||||||||||
重量 |
53 |
71 |
86 |
101 |
121 |
141 |
161 |
181 |
191 |
221 |
251 |
301 |
|
立磨回转下料器A型外形尺寸:
| 型号 | A | B | C | E | F | M | H | h | ф |
| YJD02型 | 240 | 200 | 150 | 650 | 420 | 122.5 | 225 | 12 | 9 |
| YJD04型 | 260 | 230 | 180 | 758 | 526 | 140 | 280 | 15 | 11 |
| YJD06型 | 280 | 250 | 200 | 778 | 536 | 150 | 300 | 15 | 11 |
| YJD08型 | 300 | 270 | 220 | 798 | 546 | 160 | 320 | 15 | 13 |
| YJD10型 | 320 | 290 | 240 | 880 | 628 | 170 | 340 | 18 | 13 |
| YJD12型 | 340 | 310 | 260 | 900 | 638 | 180 | 360 | 18 | 17 |
| YJD14型 | 360 | 330 | 280 | 920 | 648 | 190 | 380 | 20 | 17 |
| YJD16型 | 380 | 350 | 300 | 960 | 678 | 200 | 400 | 20 | 17 |
| YJD18型 | 400 | 370 | 320 | 980 | 688 | 220 | 440 | 22 | 17 |
| YJD20型 | 420 | 390 | 340 | 1000 | 698 | 230 | 460 | 22 | 17 |
| YJD26型 | 480 | 450 | 400 | 1150 | 740 | 260 | 520 | 24 | 17 |
| YJD30型 | 520 | 490 | 440 | 1190 | 755 | 280 | 560 | 24 | 17 |
星形回转下料器,星型回转下料器,立磨回转下料器B型外形尺寸:
| 型号 | фA | фB | фC | E | F | M | H | h | ф |
| YJD02型 | 250 | 210 | 150 | 650 | 420 | 122.5 | 225 | 12 | 9 |
| YJD04型 | 280 | 240 | 180 | 758 | 526 | 140 | 280 | 15 | 11 |
| YJD06型 | 300 | 260 | 200 | 778 | 536 | 150 | 300 | 15 | 11 |
| YJD08型 | 320 | 280 | 220 | 798 | 546 | 160 | 320 | 15 | 13 |
| YJD10型 | 340 | 300 | 240 | 880 | 628 | 170 | 340 | 18 | 13 |
| YJD12型 | 360 | 320 | 260 | 900 | 638 | 180 | 360 | 18 | 17 |
| YJD14型 | 380 | 340 | 280 | 920 | 648 | 190 | 380 | 20 | 17 |
| YJD16型 | 400 | 360 | 300 | 960 | 678 | 200 | 400 | 20 | 17 |
| YJD18型 | 420 | 380 | 320 | 980 | 688 | 220 | 440 | 22 | 17 |
| YJD20型 | 440 | 400 | 340 | 1000 | 698 | 230 | 460 | 22 | 17 |
| YJD26型 | 500 | 460 | 400 | 1150 | 740 | 260 | 520 | 24 | 17 |
| YJD30型 | 540 | 500 | 440 | 1190 | 755 | 280 | 560 | 24 | 17 |
