传动皮带卸料器,皮带传动星型卸料器,皮带传动星型卸灰阀

卸料器主要是由两条皮带传动.带动卸料器叶片转动.皮带连接更容易起到保护电机的作用.

传动皮带卸料器又称星型卸灰阀,星型下料器,旋转给料器,锁气阀,通常星型卸料的结构是由带有数片叶片的转子叶轮,壳体,密封件及减速器,电动机等组成.
当上部料仓的物料靠自重落下充填在叶片之间的空隙中,随叶片的旋转而在下部卸出,因此,星型卸料器可以定量而连续地卸料.皮带传动星型卸料器常用在气力输出系统中,对于压力输出系统或负压输出系统,星型卸料器可以均匀,连续地向输料管供料,以保证气力输出管内的气,固体比较稳定,从而使气力输送能正常工作,同时,又能将卸料器的上,下部气压隔断而起到锁气作用.因此,星型卸料器是气力输送系统中常用的重要部件.皮带传动星型卸灰阀可以用在收集物料系统中,作为料仓的卸料器.星型卸料器是目前国内最先进的卸料装置,常用在除尘系统中作为除尘系统的重要设备之一,它特别适用于粉尘,小颗粒物料,深受环保,冶金,化工,粮食,水泥,筑路,干燥设备等工业行业的工程项目择优选用.

传动皮带卸料器详细介绍

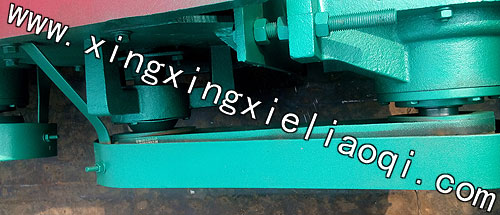

传动皮带卸料器,皮带传动星型卸料器,皮带传动星型卸灰阀弯板和皮带.

传动皮带卸料器,皮带传动星型卸料器,皮带传动星型卸灰阀不锈钢端盖.

传动皮带卸料器,皮带传动星型卸料器,皮带传动星型卸灰阀整机.

传动皮带卸料器,皮带传动星型卸料器,皮带传动星型卸灰阀圆口.

传动皮带卸料器,皮带传动星型卸料器,皮带传动星型卸灰阀方口.

传动皮带卸料器,皮带传动星型卸料器,皮带传动星型卸灰阀圆形.

传动皮带卸料器,皮带传动星型卸料器,皮带传动星型卸灰阀
传动皮带卸料器的上,下法兰口基本是方形或圆形,也可以由用户选定,按客户异型图纸.
耐磨损封闭型转子叶轮该型卸料器特点是转子叶片的端部衬聚氟乙烯密封条,能保证叶片端部与壳内壁有良好接触,并且磨损后可方便地调节叶片端部,使其仍然与壳体内部保持良好接触,具有更好的锁气性能.
耐温型皮带传动星型卸灰阀它所输送物料的温度可达280°C两端轴承与叶轮有一定隔离,能防止超细粉料与轴承接触.耐高温型输送物料的温度可达500°C,采用链轮连接,减速机和卸料器壳体有一定的距离.
安装尺寸图:

皮带传动星型卸灰阀安装尺寸图:

传动皮带卸料器参数表:

型号数据名称		YJD 2	YJD 4	YJD 6	YJD 8	YJD 10	YJD 12	YJD 14	YJD 16	YJD 18	YJD 20	YJD 26	YJD 30
卸料量 L/r		2	4	6	8	10	12	14	16	18	20	26	30
r/min	Z型	33 也可按用户要求订作
工作温度℃		T≤80℃
物料		粉状，颗粒状
电机	型号	Y801-4	Y802-4			Y90S-4			Y90L-4			Y100 L1-4	Y100 L1-4
	KW	0.55	0.75			1.1			1.5			2.2	3
	r/min	1390				1400						1430
重量		53	71	86	101	121	141	161	181	191	221	251	301

A型外形尺寸:

型号	A	B	C	E	F	M	H	h	ф
YJD02型	240	200	150	650	420	122.5	225	12	9
YJD04型	260	230	180	758	526	140	280	15	11
YJD06型	280	250	200	778	536	150	300	15	11
YJD08型	300	270	220	798	546	160	320	15	13
YJD10型	320	290	240	880	628	170	340	18	13
YJD12型	340	310	260	900	638	180	360	18	17
YJD14型	360	330	280	920	648	190	380	20	17
YJD16型	380	350	300	960	678	200	400	20	17
YJD18型	400	370	320	980	688	220	440	22	17
YJD20型	420	390	340	1000	698	230	460	22	17
YJD26型	480	450	400	1150	740	260	520	24	17
YJD30型	520	490	440	1190	755	280	560	24	17

皮带传动星型卸灰阀B型外形尺寸:

型号	фA	фB	фC	E	F	M	H	h	ф
YJD02型	250	210	150	650	420	122.5	225	12	9
YJD04型	280	240	180	758	526	140	280	15	11
YJD06型	300	260	200	778	536	150	300	15	11
YJD08型	320	280	220	798	546	160	320	15	13
YJD10型	340	300	240	880	628	170	340	18	13
YJD12型	360	320	260	900	638	180	360	18	17
YJD14型	380	340	280	920	648	190	380	20	17
YJD16型	400	360	300	960	678	200	400	20	17
YJD18型	420	380	320	980	688	220	440	22	17
YJD20型	440	400	340	1000	698	230	460	22	17
YJD26型	500	460	400	1150	740	260	520	24	17
YJD30型	540	500	440	1190	755	280	560	24	17
