不锈钢关风器,304不锈钢关风器,316L不锈钢关风器

304不锈钢关风器广泛适用于粮油,食品,饲料,化工,干燥,除尘,储运等行业.






304不锈钢关风器是经过改进的叶轮敞开式关风器,其构造是有一个叶轮,外壳,端盖,轴承,有机玻璃筒(根据需要带或不带)等零部件组成的拔料机 构,它的上端有法兰和卸料器的排料口相连,接受从卸料器排出的物料,并在叶轮连续回转过程中,将物料从底部排除. 叶轮采用敞开式,即起到防堵止塞的作用又减轻了机重和缩小了外型.





316L不锈钢关风器详细介绍

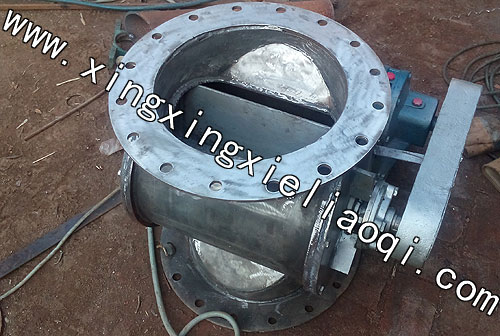

不锈钢关风器法兰和阀体。

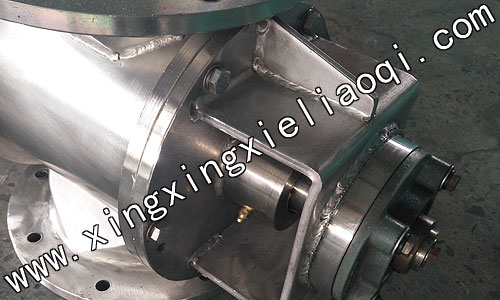

304不锈钢关风器前盖和密封。

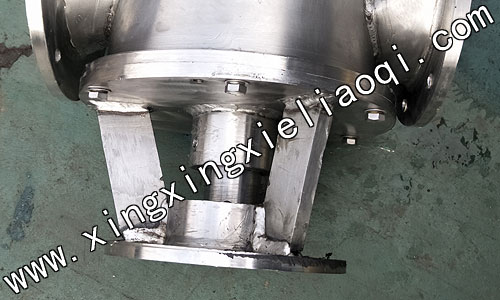

316L不锈钢关风器后盖和密封。

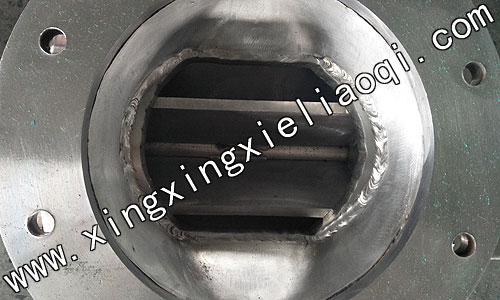

不锈钢关风器阀体。

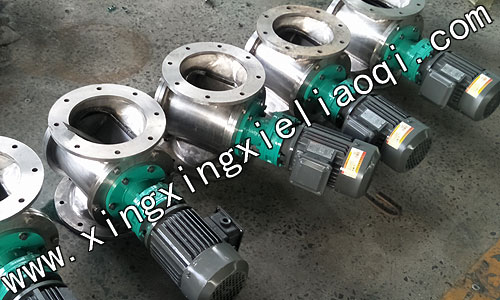

304不锈钢关风器,316L不锈钢关风器整机。

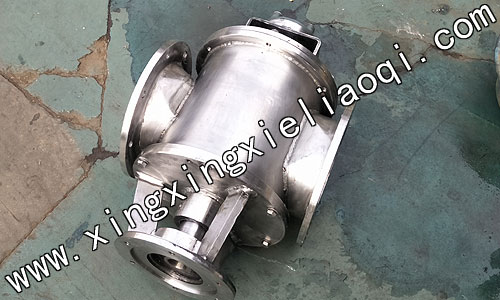

不锈钢关风器,304不锈钢关风器,316L不锈钢关风器圆形。
旋转阀适用于气力输送系统中对物料的喂送或脱卸作用,是气力输送和通风除尘网路中必不可少的设备.
04不锈钢关风器广泛适用于粮油,食品,饲料,化工,干燥,除尘,储运等行业.
316L不锈钢关风器材质:304,321,316L(不锈钢).
304关风器安装尺寸图:

304不锈钢关风器安装尺寸图:

316L不锈钢关风器参数表:

型号
数据
名称
YJD
2
YJD
4
YJD
6
YJD
8
YJD
10
YJD
12
YJD
14
YJD
16
YJD
18
YJD
20
YJD
26
YJD
30
卸料量 L/r
2
4
6
8
10
12
14
16
18
20
26
30
r/min
Z型
33 也可按用户要求订作
工作温度℃
T≤80℃
物料
粉状,颗粒状


型号
Y801-4
Y802-4
Y90S-4
Y90L-4
Y100
L1-4
Y100
L1-4
KW
0.55
0.75
1.1
1.5
2.2
3
r/min
1390
1400
1430
重量
53
71
86
101
121
141
161
181
191
221
251
301

316L关风器A型外形尺寸:

型号 A B C E F M H h ф
YJD02型 240 200 150 650 420 122.5 225 12 9
YJD04型 260 230 180 758 526 140 280 15 11
YJD06型 280 250 200 778 536 150 300 15 11
YJD08型 300 270 220 798 546 160 320 15 13
YJD10型 320 290 240 880 628 170 340 18 13
YJD12型 340 310 260 900 638 180 360 18 17
YJD14型 360 330 280 920 648 190 380 20 17
YJD16型 380 350 300 960 678 200 400 20 17
YJD18型 400 370 320 980 688 220 440 22 17
YJD20型 420 390 340 1000 698 230 460 22 17
YJD26型 480 450 400 1150 740 260 520 24 17
YJD30型 520 490 440 1190 755 280 560 24 17

304不锈钢关风器B型外形尺寸:

型号 фA фB фC E F M H h ф
YJD02型 250 210 150 650 420 122.5 225 12 9
YJD04型 280 240 180 758 526 140 280 15 11
YJD06型 300 260 200 778 536 150 300 15 11
YJD08型 320 280 220 798 546 160 320 15 13
YJD10型 340 300 240 880 628 170 340 18 13
YJD12型 360 320 260 900 638 180 360 18 17
YJD14型 380 340 280 920 648 190 380 20 17
YJD16型 400 360 300 960 678 200 400 20 17
YJD18型 420 380 320 980 688 220 440 22 17
YJD20型 440 400 340 1000 698 230 460 22 17
YJD26型 500 460 400 1150 740 260 520 24 17
YJD30型 540 500 440 1190 755 280 560 24 17
