双层电动锁风卸灰阀是以电动,电液动推杆作动力源.具有卸灰间隔时间可调.故障自动报警,自处理,电动机保护等功能.同时具有耐磨好,密封可靠,启闭灵活,操作简单,使用方便.能在恶劣的工作环境下使用,使用寿命长等特点.电动卸灰阀广泛应用于冶金,矿山,建材,电力,化工等工业生产部门.DXF系列电动双层卸灰阀是在国内外常用卸灰阀性能特点的基础上,进行改进设计制造的新型产品.该系列电动双层卸灰阀是冶金,有色,环保除尘设备中的理想卸灰阀.该阀传动采用机械传动,传动平稳,无冲击,无故障,更换备件少,使用可靠. 电动卸灰阀是由阀体,端盖,叶轮,电动装置等四大部分组成.该阀具有设计结构紧凑合理；安装使用方便；重量轻密封好等优点.主要使用于企业灰库,料仓,收尘器出料口等粉尘物料密闭机械输送及气力输送设备的上下料斗或料斗与输送管线之间作为一种计量给料或可控重力下料装置使用.电动卸灰阀分为三种,普通型,普通型和耐高温型.

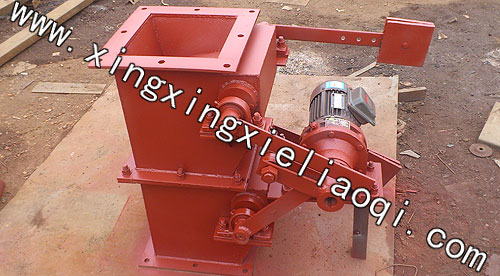

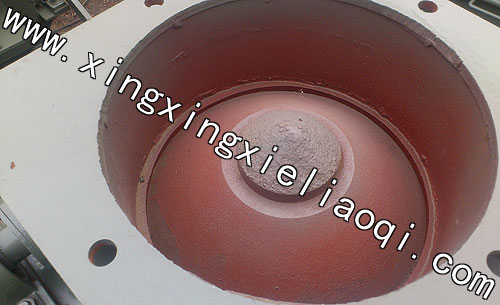

双层电动窝头式卸灰阀
双层电动板式卸灰阀
电动重锤双层锁风卸灰阀,电动重锤双层锁风卸灰阀在目前国内来说算是一种最先进的卸料装置,我公司是专业生产环保设备的厂家,其生产的双层电动卸灰阀可以用在收集物料系统中,作为料仓的卸料器.电动卸灰阀是除尘设备排灰关风和其它设备给料的主要设备,双层电动卸灰阀常用在气力输出系统中,对于压力输出系统或负压输出系统,电动卸灰阀可以均匀,连续地向输料管供料,又能将卸料器的上,下部气压隔断而起到锁气作用.因此,电动卸灰阀是气力输送系统中常用的重要部件.卸灰阀分为双层卸灰阀和星型卸灰阀两大系列是料斗定量卸灰的一种专业阀门,双层电动卸灰阀由于轴承,齿箱离开壳体一段距离,对于高温,润滑都有较大改善.星型卸灰阀是利用叶轮的机械回转来实现定量卸灰的一种专业阀门.借助上下阀板轮流动作,实现无泄漏定量卸灰.
双层电动锁风卸灰阀使用特点：
电动双层锁风卸灰阀采用一次铸造成型或采用钢板焊接制造电动卸灰阀的叶片耐磨性好,叶片与传动轴刚型连接结构紧凑,工作可靠轻便.普通型电动卸灰阀可以用在80度以下及常温的通常物料上.耐压型电动卸灰阀采用封闭型转子可以广泛用在吸送式压送式气流输送系统和负压输送设备上,能够安全的输送和收结物料.耐高温型电动卸灰阀根据物料输送和下料口的温升不同,能把运转部分与物料接触的箱体部分分离开来,可以安全的把轴承运转和油封系统不受高温影响而正常工作,还可以针对由于吸温性物料和金属性粉末的输送具有很好的效果.
电动重锤双层锁风卸灰阀,电动重锤双层锁风卸灰阀的工作原理:电动卸灰阀是以电动,电液动推杆作动力源.具有卸灰间隔时间可调.故障自动报警,自处理,电动机保护等功能.同时具有耐磨好,密封可靠,启闭灵活,操作简单,使用方便.能在恶劣的工作环境下使用,使用寿命长等特点.电动卸灰阀广泛应用于冶金,矿山,建材,电力,化工等工业生产部门.料封式电动卸灰阀既能排料又能锁风,包括设置有进料口的上阀体,设置有卸料口的下阀体和驱动装置,上阀体的上部能够与除尘器连接,上,下阀体通过连接件固定连接,上,下阀体内有铰刀装置,铰刀装置的下端与驱动装置的输出轴相配合,下阀体的卸料口上设置有挡灰板,挡灰板上罩有卸灰罩.
1,双层电动卸灰阀耐磨好,启闭灵活,密封可靠,使用方便,操作简单,能在恶劣的工作环境下使用,使用寿命长等特点.
2,双层电动卸灰阀是以电动,电液动推杆作动力源.具有卸灰间隔时间可调,故障自动报警,电动机保护等功能.
3,双层电动卸灰阀采用钢板焊接结构,叶片耐磨性好,叶片与传动轴刚型连接,结构紧凑,工作可靠轻便.
4,双层电动卸灰阀广泛应用于冶金,电力,矿山,建材,化工等工业生产部门.
双层电动锁风卸灰阀,电动双层锁风卸灰阀,电动重锤双层锁风卸灰阀技术参数表
适用介质 工作温度 卸灰量
干燥粉尘 150℃ 1.5~30
双层电动锁风卸灰阀性能参数:
公称压力 |
适用温度 |
适用介质 |
0．05Mpa |
≤300℃ |
晶粒、颗粒、粉状物料等 |
电动双层锁风卸灰阀外形尺寸:
A×A1 |
B×B1 |
C×C1 |
H1 |
H2 |
L1 |
L2 |
L3 |
n-d |
传动装置 |
功率 KW |
卸灰量 m³/h |
150×150 |
195×195 |
230×230 |
500 |
|
420 |
|
705 |
8-Φ10 |
BWY-15-59 |
0.55 |
2.5~3.5 |
200×200 |
245×245 |
280×280 |
600 |
440 |
490 |
880 |
782 |
8-Φ10 |
BWY-15-59 |
0.55 |
5~7 |
220×220 |
265×265 |
300×300 |
620 |
450 |
510 |
920 |
802 |
8-Φ10 |
BWY-15-59 |
0.55 |
5~7.5 |
250×250 |
305×305 |
350×350 |
650 |
480 |
580 |
980 |
867 |
12-Φ10 |
BWY-18-71 |
0.75 |
7~10 |
300×300 |
355×355 |
400×400 |
750 |
540 |
610 |
1220 |
1240 |
12-Φ10 |
BWY-22-71 |
1.1 |
9~15 |
320×320 |
375×375 |
420×420 |
780 |
560 |
630 |
1260 |
1264 |
12-Φ12 |
BWY-22-71 |
1.1 |
10~18 |
400×400 |
455×455 |
500×500 |
950 |
700 |
750 |
1500 |
1550 |
16-Φ12 |
BWY-2215-121 |
1.5 |
12~27 |
428×428 |
483×483 |
528×528 |
1000 |
760 |
764 |
1528 |
1600 |
16-Φ12 |
BWY-2215-121 |
1.5 |
13~30 |
450×450 |
505×505 |
550×550 |
1050 |
800 |
775 |
1550 |
1680 |
16-Φ12 |
BWY-2215-121 |
1.5 |
17~37 |
480×480 |
535×535 |
580×580 |
1100 |
800 |
790 |
1580 |
1720 |
20-Φ14 |
BWY-2215-121 |
1.5 |
19~41 |
500×500 |
555×555 |
600×600 |
1150 |
850 |
800 |
1600 |
1750 |
20-Φ14 |
BWY-2215-121 |
1.5 |
22~48 |
600×600 |
655×655 |
700×700 |
1350 |
980 |
960 |
1920 |
1820 |
20-Φ14 |
BWY-2715-121 |
3 |
38~82 |
480×690 |
535×745 |
580×790 |
1100 |
800 |
790 |
1580 |
1910 |
20-Φ14 |
BWY-2715-121 |
3 |
43~90 |
400×720 |
455×775 |
500×820 |
950 |
700 |
750 |
1500 |
2210 |
18-Φ14 |
BWY-2715-121 |
3 |
22~48 |
600×800 |
655×855 |
700×900 |
1350 |
980 |
960 |
1920 |
2290 |
22-Φ14 |
BWY-2715-121 |
3 |
52~113 |
700×700 |
755×755 |
800×800 |
1550 |
1160 |
960 |
2220 |
2290 |
20-Φ14 |
BWY-2715-121 |
3 |
70~155 |
800×800 |
855×855 |
900×900 |
1650 |
1260 |
1060 |
2320 |
2290 |
24-Φ14 |
BWY-2715-121 |
3 |
91~197 |
800×1000 |
855×1055 |
900×1100 |
|
1260 |
|
2320 |
2400 |
28-Φ18 |
BWY-2715-121 |
3 |
107~230 |
900×900 |
955×955 |
1000×1000 |
|
1380 |
|
2500 |
2400 |
24-Φ14 |
BWY-2715-121 |
3 |
150~280 |
1000×1000 |
1090×1090 |
1145×1145 |
|
1500 |
|
2940 |
2640 |
28-Φ18 |
BWY-3322-187 |
4.5 |
168~350 |
1200×1200 |
1290×1090 |
1345×1345 |
|
1700 |
|
3200 |
2850 |
32-Φ18 |
BWY-3322-187 |
4.5 |
220~420 |
