喂料机,螺旋给料机,旋转给料机适用于发电厂,水泥厂,化工厂等行业输送配料系统中,作为输送干燥粉状物料时锁气或定量给料用,此卸灰阀也可用于除尘器及空气予热器的灰斗下出灰,其卸灰阀结构简单,性能稳定,操作维修方便,是输送,卸料,配料系统中理想的配套件.
喂料机,螺旋给料机,旋转给料机适用于发电厂,水泥厂,化工厂等行业输送配料系统中,作为输送干燥粉状物料时锁气或定量给料用,也可用于除尘器及空气予热器的灰斗下出灰,其结构简单,性能稳定,操作维修方便,是输送,卸料,配料系统中理想的配套件.喂料机又名星形卸灰阀,星型卸料器,回转下料器.由阀体,传动轴,叶片和减速器等组成.减速电机带动传动轴和叶轮旋转,从而达到卸灰的目的.具有叶片耐磨性好,锁气性能高,卸料彻底,连接平稳,结构紧凑等特点,喂料机采用弹性转子,密封性更好,保证均匀喂料.

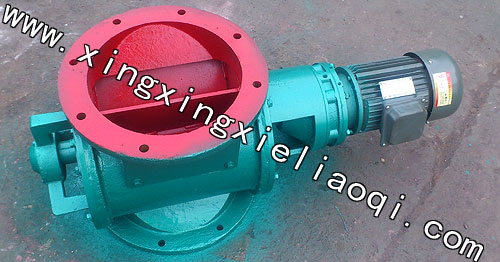

圆口喂料机

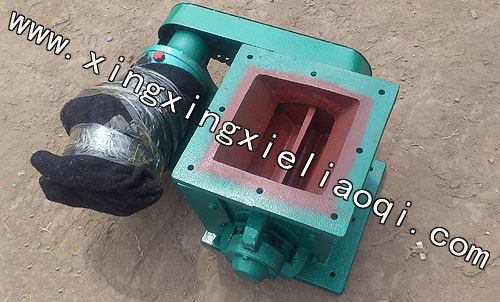

方口喂料机
二,喂料机,螺旋给料机,旋转给料机结构及工作原理
喂料机,螺旋给料机,旋转给料机由带格室旋转叶轮,机体,及新型摆线针轮减速电动机等部分组成,体积小,工作可靠,密封及耐磨性能好,刚性叶轮给料机工作原理,当叶轮由传动机构驱动在机体内旋转时,上部分离器(或料斗)落下的粉粒物料便由进料口进入叶轮格室,并随着叶轮的转动而被送至卸料口排出,在整个工作过程中,能连续定量供料和卸料.
喂料机,螺旋给料机,旋转给料机的特点:
1,结构紧凑,造型美观,使用方便.
2,运转平稳,噪音低.
3,由于轴承,齿箱离开壳体一段距离,对于高温,润滑都有较大改善.
4,本厂也可按用户要求设计制造.(支架联轴器皮带链条传动)
5,本产品采用00号减速机专用润滑脂,请定期检查,加油.
喂料机,螺旋给料机,旋转给料机安装尺寸图:
喂料机,螺旋给料机安装尺寸图:
喂料机,旋转给料机参数表:
型号
数据
名称 |
YJD
2 |
YJD
4 |
YJD
6 |
YJD
8 |
YJD
10 |
YJD
12 |
YJD
14 |
YJD
16 |
YJD
18 |
YJD
20 |
YJD
26 |
YJD
30 |
|
卸料量 L/r |
2 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
26 |
30 |
|
r/min |
Z型 |
33 也可按用户要求订作 |
|||||||||||
工作温度℃ |
T≤80℃ |
||||||||||||
物料 |
粉状，颗粒状 |
||||||||||||
电 机 |
型号 |
Y801-4 |
Y802-4 |
Y90S-4 |
Y90L-4 |
Y100 L1-4 |
Y100 L1-4 |
||||||
KW |
0.55 |
0.75 |
1.1 |
1.5 |
2.2 |
3 |
|||||||
r/min |
1390 |
1400 |
1430 |
||||||||||
重量 |
53 |
71 |
86 |
101 |
121 |
141 |
161 |
181 |
191 |
221 |
251 |
301 |
|
喂料机,螺旋给料机,旋转给料机A型外形尺寸:
| 型号 | A | B | C | E | F | M | H | h | ф |
| YJD02型 | 240 | 200 | 150 | 650 | 420 | 122.5 | 225 | 12 | 9 |
| YJD04型 | 260 | 230 | 180 | 758 | 526 | 140 | 280 | 15 | 11 |
| YJD06型 | 280 | 250 | 200 | 778 | 536 | 150 | 300 | 15 | 11 |
| YJD08型 | 300 | 270 | 220 | 798 | 546 | 160 | 320 | 15 | 13 |
| YJD10型 | 320 | 290 | 240 | 880 | 628 | 170 | 340 | 18 | 13 |
| YJD12型 | 340 | 310 | 260 | 900 | 638 | 180 | 360 | 18 | 17 |
| YJD14型 | 360 | 330 | 280 | 920 | 648 | 190 | 380 | 20 | 17 |
| YJD16型 | 380 | 350 | 300 | 960 | 678 | 200 | 400 | 20 | 17 |
| YJD18型 | 400 | 370 | 320 | 980 | 688 | 220 | 440 | 22 | 17 |
| YJD20型 | 420 | 390 | 340 | 1000 | 698 | 230 | 460 | 22 | 17 |
| YJD26型 | 480 | 450 | 400 | 1150 | 740 | 260 | 520 | 24 | 17 |
| YJD30型 | 520 | 490 | 440 | 1190 | 755 | 280 | 560 | 24 | 17 |
喂料机,螺旋给料机B型外形尺寸:
| 型号 | фA | фB | фC | E | F | M | H | h | ф |
| YJD02型 | 250 | 210 | 150 | 650 | 420 | 122.5 | 225 | 12 | 9 |
| YJD04型 | 280 | 240 | 180 | 758 | 526 | 140 | 280 | 15 | 11 |
| YJD06型 | 300 | 260 | 200 | 778 | 536 | 150 | 300 | 15 | 11 |
| YJD08型 | 320 | 280 | 220 | 798 | 546 | 160 | 320 | 15 | 13 |
| YJD10型 | 340 | 300 | 240 | 880 | 628 | 170 | 340 | 18 | 13 |
| YJD12型 | 360 | 320 | 260 | 900 | 638 | 180 | 360 | 18 | 17 |
| YJD14型 | 380 | 340 | 280 | 920 | 648 | 190 | 380 | 20 | 17 |
| YJD16型 | 400 | 360 | 300 | 960 | 678 | 200 | 400 | 20 | 17 |
| YJD18型 | 420 | 380 | 320 | 980 | 688 | 220 | 440 | 22 | 17 |
| YJD20型 | 440 | 400 | 340 | 1000 | 698 | 230 | 460 | 22 | 17 |
| YJD26型 | 500 | 460 | 400 | 1150 | 740 | 260 | 520 | 24 | 17 |
| YJD30型 | 540 | 500 | 440 | 1190 | 755 | 280 | 560 | 24 | 17 |
