锁气阀,电动锁气阀,自动锁气阀--泊头市锁气阀专业生产厂商!

产品目录

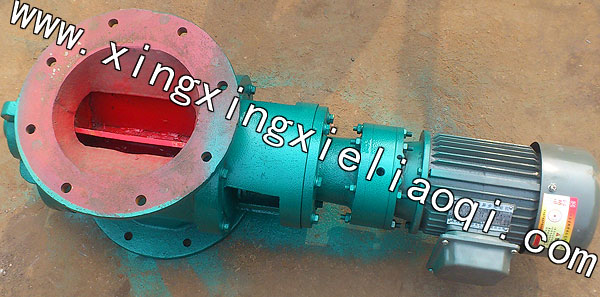

锁气阀,电动锁气阀,自动锁气阀

电动锁气阀,自动锁气阀主要是用于气力输送,输送介质一般为粉尘,转子和壳体通过精加工处理,使用间隙达到20道.达到锁气的效果.

电动锁气阀,自动锁气阀由电机,齿差行星减速器(X)或针轮摆线减速机(Z)与转龙式卸料器三部分组成.共有两个系列,60种规格.锁气阀进出口法兰方形的为A形,圆形的B型.本卸料装置是除尘设备排灰,风其它设备给料的主要设备,适用于粉状物料和颗粒状物料.为环保,冶金,化工,粮食,食品等工业部门广泛使用.

电动锁气阀,自动锁气阀详细介绍

电动锁气阀特点:
1,自动锁气阀结构紧凑,造型美观,使用方便.
2,电动锁气阀运转平稳,噪音低.
3,自动锁气阀由于轴承,齿箱离开壳体一段距离,对于高温,润滑都有较大改善.
4,本厂也可按用户要求设计制造.
5,本产品在出厂前,以注有针轮摆线减速机专用润滑脂,请定期检查加油.
电动锁气阀,自动锁气阀安装尺寸图:

电动锁气阀,自动锁气阀安装尺寸图:

电动锁气阀,自动锁气阀参数表:

型号数据名称		YJD 2	YJD 4	YJD 6	YJD 8	YJD 10	YJD 12	YJD 14	YJD 16	YJD 18	YJD 20	YJD 26	YJD 30
卸料量 L/r		2	4	6	8	10	12	14	16	18	20	26	30
r/min	Z型	33 也可按用户要求订作
工作温度℃		T≤80℃
物料		粉状，颗粒状
电机	型号	Y801-4	Y802-4			Y90S-4			Y90L-4			Y100 L1-4	Y100 L1-4
	KW	0.55	0.75			1.1			1.5			2.2	3
	r/min	1390				1400						1430
重量		53	71	86	101	121	141	161	181	191	221	251	301

电动锁气阀,自动锁气阀A型外形尺寸:

型号	A	B	C	E	F	M	H	h	ф
YJD02型	240	200	150	650	420	122.5	225	12	9
YJD04型	260	230	180	758	526	140	280	15	11
YJD06型	280	250	200	778	536	150	300	15	11
YJD08型	300	270	220	798	546	160	320	15	13
YJD10型	320	290	240	880	628	170	340	18	13
YJD12型	340	310	260	900	638	180	360	18	17
YJD14型	360	330	280	920	648	190	380	20	17
YJD16型	380	350	300	960	678	200	400	20	17
YJD18型	400	370	320	980	688	220	440	22	17
YJD20型	420	390	340	1000	698	230	460	22	17
YJD26型	480	450	400	1150	740	260	520	24	17
YJD30型	520	490	440	1190	755	280	560	24	17

电动锁气阀,自动锁气阀B型外形尺寸:

型号	фA	фB	фC	E	F	M	H	h	ф
YJD02型	250	210	150	650	420	122.5	225	12	9
YJD04型	280	240	180	758	526	140	280	15	11
YJD06型	300	260	200	778	536	150	300	15	11
YJD08型	320	280	220	798	546	160	320	15	13
YJD10型	340	300	240	880	628	170	340	18	13
YJD12型	360	320	260	900	638	180	360	18	17
YJD14型	380	340	280	920	648	190	380	20	17
YJD16型	400	360	300	960	678	200	400	20	17
YJD18型	420	380	320	980	688	220	440	22	17
YJD20型	440	400	340	1000	698	230	460	22	17
YJD26型	500	460	400	1150	740	260	520	24	17
YJD30型	540	500	440	1190	755	280	560	24	17
