钢性叶轮给料机是经过对给料机进行改进后的一种新型的小型给料设备,在水泥,化工以及建材和冶金行业被广泛的采用,是一种外形小巧精致,给料精细均匀的给料机是一种可以定量的给料设备,其特别擅长将较干燥的粉状和颗粒状物料温度均匀的给料至受料装置中.刚性叶轮给料机通过减速机出轴直接与主轴联接,带动主轴和叶轮旋转.许多叶轮片装置在叶轮上,每个上面都包含了橡胶密封片,可以用压板压紧,使得密封片能够紧贴外壳内壁.当电机进行旋转时,主轴,叶轮同时旋转,物料从上部料仓通过进料口进入叶轮槽内,旋转的叶轮把物料带到出料口喂送出去.给料机给粉量的调节是靠改变电磁调速异步电动机的转数来达到的.变速系统是由一级蜗轮与蜗杆付构成的.当变速时由蜗杆通过安装在同一主轴上的刮板,供给叶轮和测量叶轮带着煤粉在供给叶轮壳内转180°到供给叶轮壳缺口处,落到测量叶轮内的齿槽,测量叶轮再转180°又把煤粉带到下部体内的缺口处煤粉即落入出粉管中,按此过程就达到连续,均匀给粉和防止停机时煤粉自流的目的.

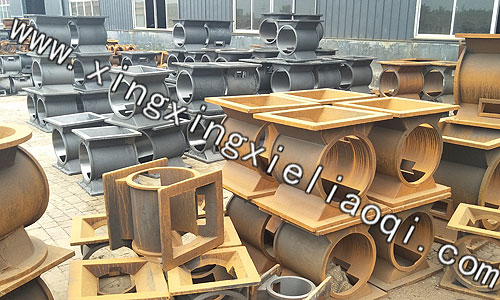

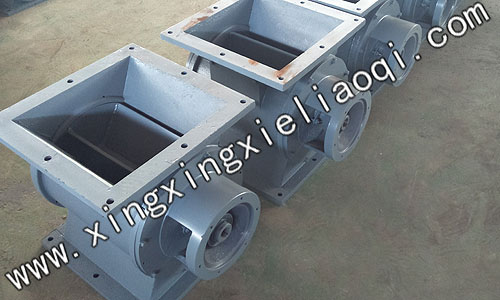

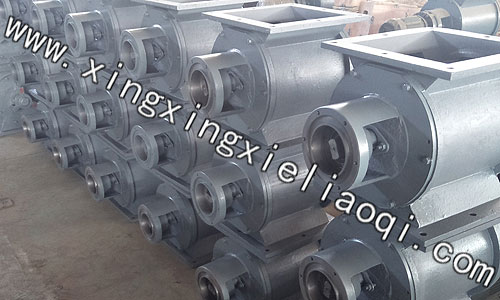

叶轮给料机壳体。

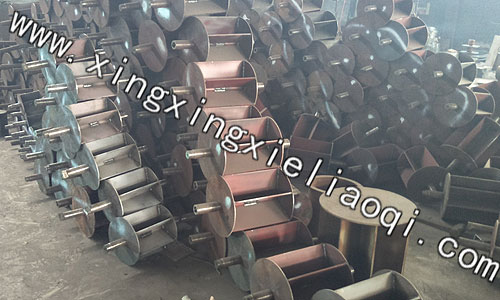

刚性叶轮给料机转子。

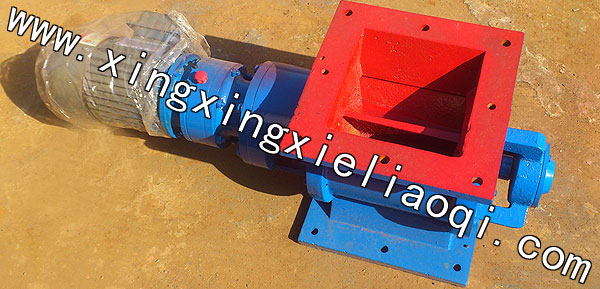

钢性叶轮给料机摆线减速机电机阀体。

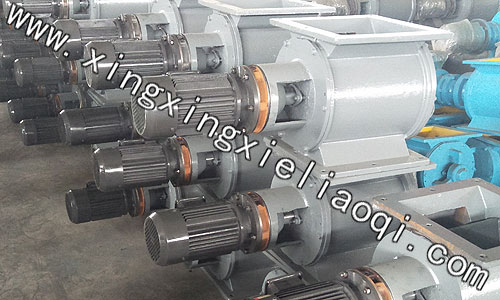

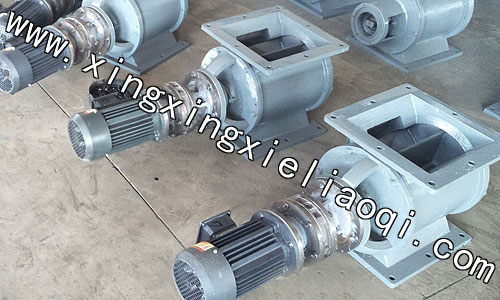

叶轮给料机直式电机减速机阀体。
刚性叶轮给料机摆线减速机电机阀。
钢性叶轮给料机立式电机减速机阀，不含电机 。

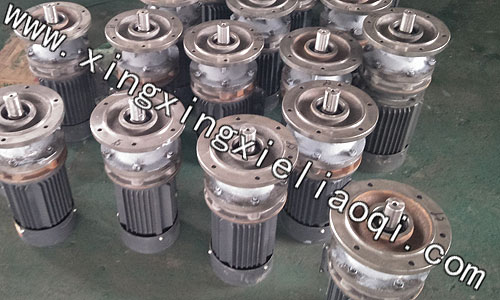

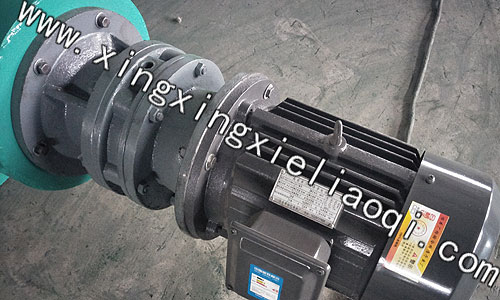

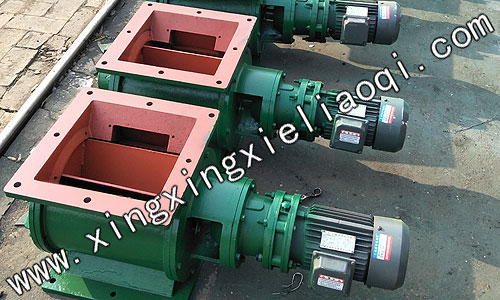

叶轮给料机立式电机减速机。

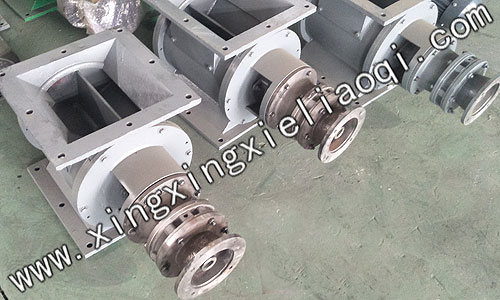

刚性叶轮给料机双接盘连接。
钢性叶轮给料机国际立式电机减速机。
叶轮给料机电机减速机分体式。

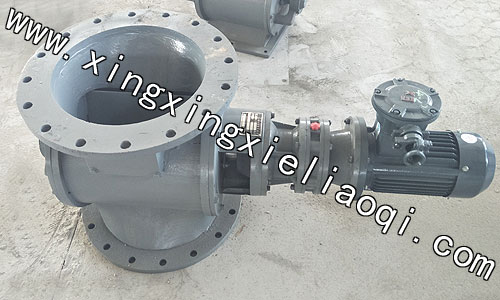

刚性叶轮给料机防爆电机。
刚性叶轮给料机除了具有给料均匀,结构紧凑,密封性能好运转可告外,还具有如下特点:1,在运转中较高两端进料少,因此磨损耗小,比一般叶轮给料机具有明显的节能功效;2,两端轴承挑出本体之外,轴承内不易进粉而免除不应有的磨损,改老式的滑动轴承为滚动轴承,使用极为可靠.该机可配多种传动装置,用户根据需要可配直联型的摆线针轮减速机,齿轮减速电机,或电机,减速机分开安装,直联型的进出料端接通后即可使用,极为方便,如配主调速电机可随意控制给料数量.
钢性叶轮给料机用于将上部料仓中的干燥粉状物料或小颗粒物料连续地,均匀地喂送到下一设备中去,是一种定量给料设备.该阀又名星形卸灰阀,星型卸料器,回转下料器.由阀体,传动轴,叶片和减速器等组成.减速电机带动传动轴和叶轮旋转,从而达到卸灰的目的.具有叶片耐磨性好,锁气性能高,卸料彻底,连接平稳,结构紧凑等特点,弹性叶轮给料机采用弹性转子,密封性更好,保证均匀喂料.
刚性叶轮给料机广泛应用于建材,冶金,化工,电力等行业,还能将上部料仓中的干燥粉状或小颗粒连续均匀地输送到下接设备中,钢性叶轮给料机,又称电动回转卸料阀.钢性叶轮给料机是连续均量输送尘灰,煤粉及其他干燥物料(粒度小于10毫米)的输送设备.
钢性叶轮给料机特点
1,刚性叶轮给料机结构紧凑,造型美观,使用方便.
2,钢性叶轮给料机运转平稳,噪音低.
3,刚性叶轮给料机由于轴承,齿箱离开壳体一段距离,对于高温,润滑都有较大改善.
4,本厂也可按用户要求设计制造.(支架联轴器皮带链条传动)
5,本产品采用00号减速机专用润滑脂,请定期检查,加油.
钢性叶轮给料机安装尺寸图:
刚性叶轮给料机安装尺寸图:
钢性叶轮给料机参数表:
型号
数据
名称 |
YJD
2 |
YJD
4 |
YJD
6 |
YJD
8 |
YJD
10 |
YJD
12 |
YJD
14 |
YJD
16 |
YJD
18 |
YJD
20 |
YJD
26 |
YJD
30 |
|
卸料量 L/r |
2 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
26 |
30 |
|
r/min |
Z型 |
33 也可按用户要求订作 |
|||||||||||
工作温度℃ |
T≤80℃ |
||||||||||||
物料 |
粉状，颗粒状 |
||||||||||||
电 机 |
型号 |
Y801-4 |
Y802-4 |
Y90S-4 |
Y90L-4 |
Y100 L1-4 |
Y100 L1-4 |
||||||
KW |
0.55 |
0.75 |
1.1 |
1.5 |
2.2 |
3 |
|||||||
r/min |
1390 |
1400 |
1430 |
||||||||||
重量 |
53 |
71 |
86 |
101 |
121 |
141 |
161 |
181 |
191 |
221 |
251 |
301 |
|
刚性叶轮给料机A型卸料器外形尺寸参数表:
| 型号 | A | B | C | E | F | M | H | h | ф |
| YJD02型 | 240 | 200 | 150 | 650 | 420 | 122.5 | 225 | 12 | 9 |
| YJD04型 | 260 | 230 | 180 | 758 | 526 | 140 | 280 | 15 | 11 |
| YJD06型 | 280 | 250 | 200 | 778 | 536 | 150 | 300 | 15 | 11 |
| YJD08型 | 300 | 270 | 220 | 798 | 546 | 160 | 320 | 15 | 13 |
| YJD10型 | 320 | 290 | 240 | 880 | 628 | 170 | 340 | 18 | 13 |
| YJD12型 | 340 | 310 | 260 | 900 | 638 | 180 | 360 | 18 | 17 |
| YJD14型 | 360 | 330 | 280 | 920 | 648 | 190 | 380 | 20 | 17 |
| YJD16型 | 380 | 350 | 300 | 960 | 678 | 200 | 400 | 20 | 17 |
| YJD18型 | 400 | 370 | 320 | 980 | 688 | 220 | 440 | 22 | 17 |
| YJD20型 | 420 | 390 | 340 | 1000 | 698 | 230 | 460 | 22 | 17 |
| YJD26型 | 480 | 450 | 400 | 1150 | 740 | 260 | 520 | 24 | 17 |
| YJD30型 | 520 | 490 | 440 | 1190 | 755 | 280 | 560 | 24 | 17 |
钢性叶轮给料机B型卸料器外形尺:
| 型号 | фA | фB | фC | E | F | M | H | h | ф |
| YJD02型 | 250 | 210 | 150 | 650 | 420 | 122.5 | 225 | 12 | 9 |
| YJD04型 | 280 | 240 | 180 | 758 | 526 | 140 | 280 | 15 | 11 |
| YJD06型 | 300 | 260 | 200 | 778 | 536 | 150 | 300 | 15 | 11 |
| YJD08型 | 320 | 280 | 220 | 798 | 546 | 160 | 320 | 15 | 13 |
| YJD10型 | 340 | 300 | 240 | 880 | 628 | 170 | 340 | 18 | 13 |
| YJD12型 | 360 | 320 | 260 | 900 | 638 | 180 | 360 | 18 | 17 |
| YJD14型 | 380 | 340 | 280 | 920 | 648 | 190 | 380 | 20 | 17 |
| YJD16型 | 400 | 360 | 300 | 960 | 678 | 200 | 400 | 20 | 17 |
| YJD18型 | 420 | 380 | 320 | 980 | 688 | 220 | 440 | 22 | 17 |
| YJD20型 | 440 | 400 | 340 | 1000 | 698 | 230 | 460 | 22 | 17 |
| YJD26型 | 500 | 460 | 400 | 1150 | 740 | 260 | 520 | 24 | 17 |
| YJD30型 | 540 | 500 | 440 | 1190 | 755 | 280 | 560 | 24 | 17 |
