星型关风器包括设置有进出料口的主机外壳,观察窗架和观察窗,主机外壳内装有叶轮,叶轮通过盖体支承,盖体上固连有调速装置外壳,调速装置外壳上开有孔,孔内依次装有导向块,与导向块固连的带齿的摩擦调速轮,弹簧和调速螺纹手轮,带齿的摩擦调速轮与固连于叶轮上的带齿的摩擦调速轮相配合.本实用新型适用于通风除尘或气力输送系统中的连续,自动排料和密气.

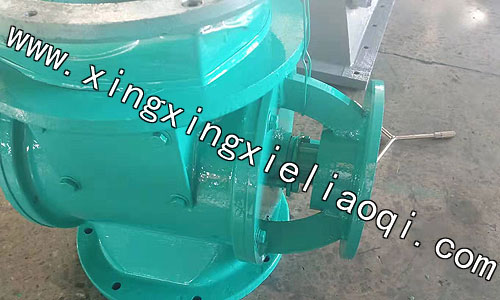

关风器透明观察玻璃观察孔。

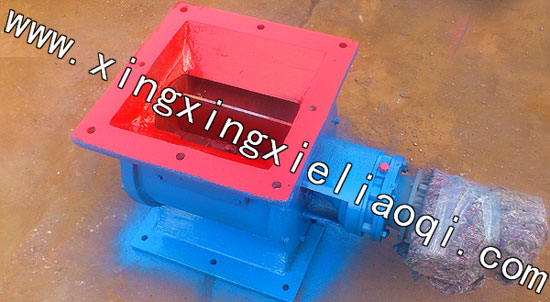

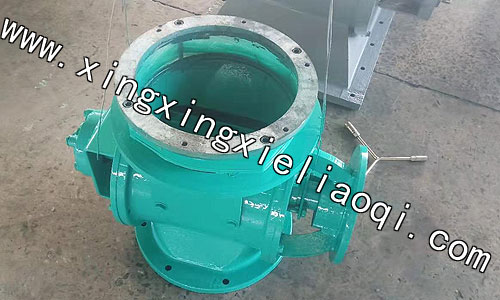

星型关风器法兰和转子。

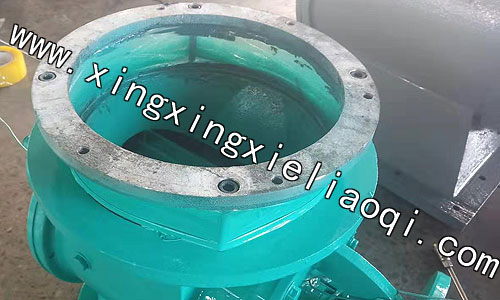

电动关风器壳体和检查口。

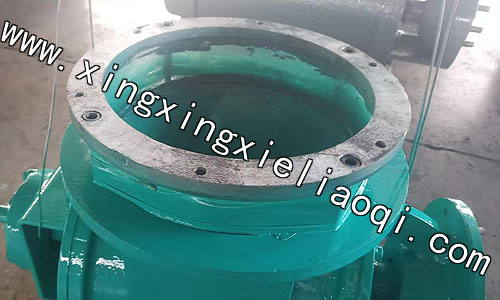

关风器有机玻璃观察孔。

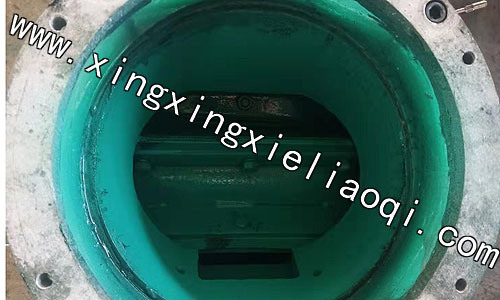

星型关风器压盖密封。

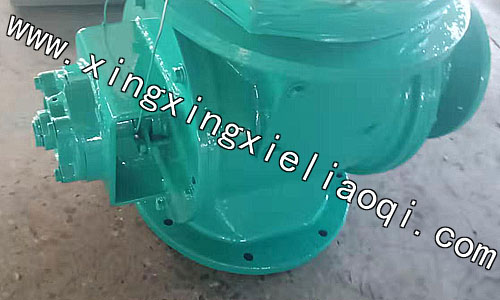

电动关风器侧面。

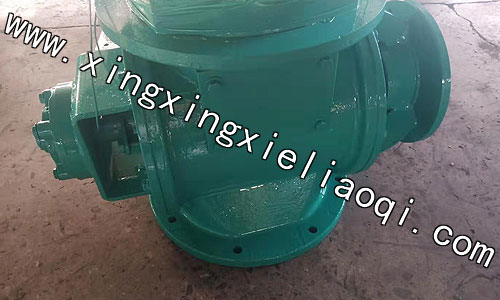

关风器,星型关风器,电动关风器整机。
星型关风器是气力输送与通风除尘网络中的重要设备,其主要功能是将卸料器或除尘器中的物料连续不断地及时排出,同时阻止外空气进入卸料器或除尘器中.
电动关风器广泛适用于碾米,制粉,饲料,机械和化工,医药,烟草,冶金,水泥及除尘等行业设备的气力运输与管网压力状态的卸料.对于在正压,负压状态下的粉状,颗粒状,片状及纤维物料起着连续排卸和密气的作用.
星型关风器构造及工作原理关风器是经过改进的叶轮敞开式,其构造是有一个叶轮,外壳,端盖,轴承,有机玻璃筒(根据需要带或不带)等零部件组成的拔料机构,它的上端有法兰和卸料器的排料口相连,接受从卸料器排出的物料,并在叶轮连续回转过程中,将物料从底部排除.叶轮采用敞开式,即起到防堵止塞的作用又减轻了机重和缩小了外型.
星型关风器,电动关风器安装尺寸图:
星型关风器,电动关风器安装尺寸图:
星型关风器,电动关风器参数表:
型号
数据
名称 |
YJD
2 |
YJD
4 |
YJD
6 |
YJD
8 |
YJD
10 |
YJD
12 |
YJD
14 |
YJD
16 |
YJD
18 |
YJD
20 |
YJD
26 |
YJD
30 |
|
卸料量 L/r |
2 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
26 |
30 |
|
r/min |
Z型 |
33 也可按用户要求订作 |
|||||||||||
工作温度℃ |
T≤80℃ |
||||||||||||
物料 |
粉状，颗粒状 |
||||||||||||
电 机 |
型号 |
Y801-4 |
Y802-4 |
Y90S-4 |
Y90L-4 |
Y100 L1-4 |
Y100 L1-4 |
||||||
KW |
0.55 |
0.75 |
1.1 |
1.5 |
2.2 |
3 |
|||||||
r/min |
1390 |
1400 |
1430 |
||||||||||
重量 |
53 |
71 |
86 |
101 |
121 |
141 |
161 |
181 |
191 |
221 |
251 |
301 |
|
星型关风器,电动关风器A型外形尺寸:
| 型号 | A | B | C | E | F | M | H | h | ф |
| YJD02型 | 240 | 200 | 150 | 650 | 420 | 122.5 | 225 | 12 | 9 |
| YJD04型 | 260 | 230 | 180 | 758 | 526 | 140 | 280 | 15 | 11 |
| YJD06型 | 280 | 250 | 200 | 778 | 536 | 150 | 300 | 15 | 11 |
| YJD08型 | 300 | 270 | 220 | 798 | 546 | 160 | 320 | 15 | 13 |
| YJD10型 | 320 | 290 | 240 | 880 | 628 | 170 | 340 | 18 | 13 |
| YJD12型 | 340 | 310 | 260 | 900 | 638 | 180 | 360 | 18 | 17 |
| YJD14型 | 360 | 330 | 280 | 920 | 648 | 190 | 380 | 20 | 17 |
| YJD16型 | 380 | 350 | 300 | 960 | 678 | 200 | 400 | 20 | 17 |
| YJD18型 | 400 | 370 | 320 | 980 | 688 | 220 | 440 | 22 | 17 |
| YJD20型 | 420 | 390 | 340 | 1000 | 698 | 230 | 460 | 22 | 17 |
| YJD26型 | 480 | 450 | 400 | 1150 | 740 | 260 | 520 | 24 | 17 |
| YJD30型 | 520 | 490 | 440 | 1190 | 755 | 280 | 560 | 24 | 17 |
电动关风器B型外形尺寸:
| 型号 | фA | фB | фC | E | F | M | H | h | ф |
| YJD02型 | 250 | 210 | 150 | 650 | 420 | 122.5 | 225 | 12 | 9 |
| YJD04型 | 280 | 240 | 180 | 758 | 526 | 140 | 280 | 15 | 11 |
| YJD06型 | 300 | 260 | 200 | 778 | 536 | 150 | 300 | 15 | 11 |
| YJD08型 | 320 | 280 | 220 | 798 | 546 | 160 | 320 | 15 | 13 |
| YJD10型 | 340 | 300 | 240 | 880 | 628 | 170 | 340 | 18 | 13 |
| YJD12型 | 360 | 320 | 260 | 900 | 638 | 180 | 360 | 18 | 17 |
| YJD14型 | 380 | 340 | 280 | 920 | 648 | 190 | 380 | 20 | 17 |
| YJD16型 | 400 | 360 | 300 | 960 | 678 | 200 | 400 | 20 | 17 |
| YJD18型 | 420 | 380 | 320 | 980 | 688 | 220 | 440 | 22 | 17 |
| YJD20型 | 440 | 400 | 340 | 1000 | 698 | 230 | 460 | 22 | 17 |
| YJD26型 | 500 | 460 | 400 | 1150 | 740 | 260 | 520 | 24 | 17 |
| YJD30型 | 540 | 500 | 440 | 1190 | 755 | 280 | 560 | 24 | 17 |
