单层阀的阀板在物料重力作用下自动开启,物料下落后,配重杠杆系统使阀板自动复位,防止野风吹入,从而完成物料的输送.主要有单层阀主要利用上下阀门的在不同时间的开关使设备中间始终有一层阀板处于关闭隔断状态,来防止空气窜流.如果是在正压输送下,气动的双层锁气阀还可起到平衡及增压阀的助流作用,以达到设备
即能连续脉动给料的同时又具有锁气的功能,以满足气力输送粉粒体物料的要求.
单层阀采用机械传动,传动平稳,无冲击,无故障,更换备件少,使用可行该阀分为上下两层,工作时先由机械传动开启上阀,靠平衡配重自行关闭上阀,接着由机械传动开启下阀,靠平衡配重关闭下阀,这样完成一次卸灰周期.

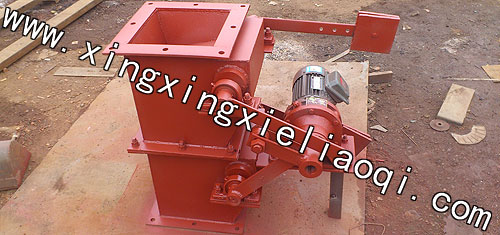

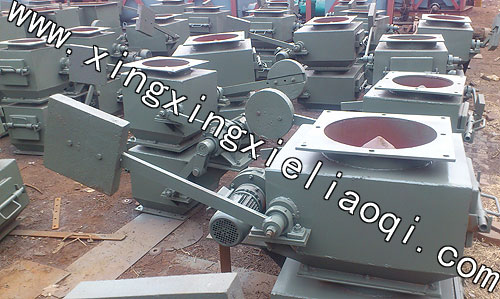

双层卸灰阀电动板式。
双层锁风卸灰阀锥形式。
双层锁气卸灰阀气动式。
双层卸灰阀加高型。
双层锁风卸灰阀弹簧式。
双层锁气卸灰阀气动式。
双层卸灰阀电动长方形。
双层锁风卸灰阀双开式。
双层锁气卸灰阀窝头式。
双层卸灰阀,双层锁风卸灰阀,双层锁气卸灰阀重锤式。
一,主要特点
(a)密封阀盖为平面形,密封阀盖上面堆积的灰不易起拱,有利于排灰;
(b)上密封阀盖上设有拨灰杆,密封阀盖开启时,拨灰杆破坏阀口处由灰形成的拱桥,有利于卸灰;
(c)每层阀座底面安有两道唇形橡胶密封圈,唇形橡胶密封圈安在阀座底面避免了卸灰时灰尘对橡胶密封圈的磨损,同时更换橡胶密封圈更方便;
(d)橡胶密封圈作成唇形,在负压作用下两道唇形密封圈与阀盖密封面越来越紧,保证了双层卸灰阀的阀座与密封阀盖之间的密封.
二,设备主要性能
1,阀口内径:300mm;
2,阀体总高度:XHF15型1500mm,XHF17型1700mm;
3,密封阀盖开启角度:70度;
4,放灰一次所用时间:35s;
5,电机功率:0.75KW,电压380V;
6,使用负压:≤20000Pa;
