304插板阀优点
1,流体阻力小,密封面受介质的忡刷和侵蚀小.
2,开闭较省力.
3,介质流向不受限制,不扰流,不降低压力.
4,形体简单,结构长度短,制造工艺性好,适用范围广.
不锈钢插板阀,304插板阀,316插板阀缺点
1,密封面之间易引起冲蚀和擦伤,维修比较困难.
2,外形尺寸较大,开启需要一定的空间,开闭时间长.
3,结构较复杂.

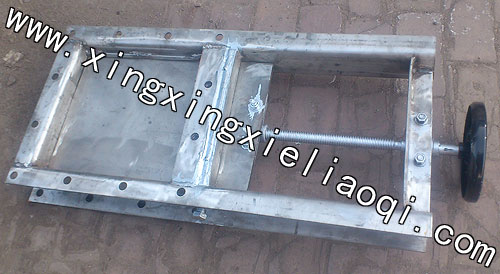

不锈钢插板阀采用201,304,316等材质焊接而成,插板阀结构紧凑,耐磨,泄漏量小,具有操作简便,动作灵活,省力等特点,可以在高温,高粉尘,强磁的环境下正
常工作.普遍适用于建材,冶金,化工,电工等行业,作为各类除尘设备的灰斗卸料装置及各种磨机,烘干机,料仓等设备的给卸料装置,防止野风吹入.
不锈钢插板阀,304插板阀,316插板阀通常于卸料器配套使用,手动螺旋闸阀的直径与卸料器进料口配套,有方形和圆形两种.广泛应用于冶金,碳素,化工,建材等行业.多用于烟气净化
系统的烟气管路系统中烟气调节,切换作用.
304插板阀产品操作方法
316插板阀可水平安装或垂直安装,安装时两法兰连接中间必须加密封垫片,然后锁紧螺栓.操作时手轮顺时针旋转为阀关,反之为开,不得在手轮上再增加辅助杠杆.若长期存放应使设备处于关闭状态,各传动部位应加润滑油,不允许露天存放或堆置.
不锈钢插板阀安装注意事项
1,在螺旋闸门安装前,首先检查各连接部位的螺栓是否因运输装卸中造成的松动,如有松动应加以紧固.
2,检查主立框与横框连结上的止水面是否有错位,如有错位则松动连接螺栓将止水面调整在同一平面内.
3,安装时应采用整体就位安装,不能闸框,闸板分体安装,防止闸框变形.
4,二期浇筑前将闸门整体吊装就位后找好前后,左右的正确位置,然后调整螺栓与工程配钢筋焊牢固.
5,螺旋闸门出厂前,为了使闸板,闸框贴合的更紧,安装后减少间隙,2米以上的闸门在上下横框上安装了压板卡铁,立框的斜铁上增加了顶丝.注意在间隙调整后将卡铁和斜铁上的顶丝拆除,以使闸门启闭.
6,在浇筑混凝土时,流进闸板,闸框,斜铁,挡板间隙中的灰浆应清除,防止灰浆凝固影响启闭.
304插板阀主要特点:
1)视用户现场情况可进行水平,垂直,立式等位置的安装使用.
2)门的启闭,锁紧采用连锁设计,便于计算机集中控制,为便于维修及特殊需要, 取样冷却器 亦可现场手控操作.
3)设备整体热处理,较大温差下不变形,采用新颖密封材料,封闭性能好,耐磨度高.
4)操作机构动作安全,快捷, 取样冷却器 能在20秒之内完成全部动作.采用优化设计,使热隔绝门在使用过程中减少导轨的积灰现象,降低了故障率,减轻了维修成本及维修人员的 劳动强度.
主要技术参数:
类别 |
A×A |
B×B |
C×C |
L |
H |
n-d |
重量 |
单向 |
200×200 |
250×250 |
300×300 |
820 |
100 |
8-Φ12 |
62 |
250×250 |
300×300 |
350×350 |
930 |
100 |
8-Φ14 |
70.5 |
|
300×300 |
350×350 |
400×400 |
1050 |
100 |
8-Φ14 |
81 |
|
400×400 |
450×450 |
500×500 |
1400 |
100 |
12-Φ14 |
114 |
|
450×450 |
500×500 |
550×550 |
1450 |
120 |
12-Φ18 |
130 |
|
500×500 |
550×550 |
600×600 |
1610 |
120 |
16-Φ18 |
147 |
|
双向 |
600×600 |
650×650 |
700×700 |
1830 |
120 |
16-Φ18 |
169 |
700×700 |
750×750 |
800×800 |
2130 |
140 |
20-Φ18 |
236 |
|
800×800 |
850×850 |
900×900 |
2440 |
140 |
20-Φ18 |
303 |
|
900×900 |
950×950 |
1000×1000 |
2660 |
160 |
27-Φ23 |
424 |
|
1000×1000 |
1050*1050 |
1100×1100 |
2870 |
160 |
24-Φ23 |
636 |
|
说明 |
LMD-单向 |
I-手轮 |
距地面小于1.7米用手轮,大于1.7米用链轮 链条节数M=0.105X-113(X是丝杆中心离地面度度) |
