垂直输送机的驱动装置振动电机安装在输送塔下部,两台振动电机对称交叉安装,输送塔由管体和焊接在管体周围的螺旋输送槽组成,输送塔座于减振装置上,减振装置由底座和隔振弹簧组成.
当垂直输送机作时,根据双振动电机自同步原理,由振动电机产生激振力.强迫整个输送塔体作水平圆运动和向上垂直运动的空间复合振动,螺旋槽内的物料则受输送槽的作用,而作匀速抛掷圆运动,沿输送槽体向上运动,从而完成物料的向上(或向下)输送作业.
螺旋输送机的螺旋轴在物料运动方向的终端有止推轴承以随物料给螺旋的轴向反力,在机长较长时,应加中间吊挂轴承.

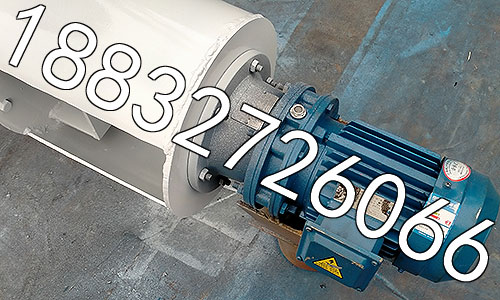

立式螺旋输送机电机减速机.

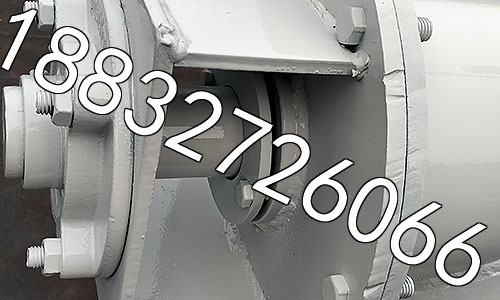

LC型垂直螺旋输送机联轴器连接，前填料箱.

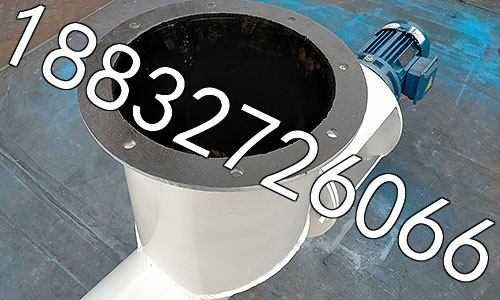

LC垂直式螺旋输送机进料口.

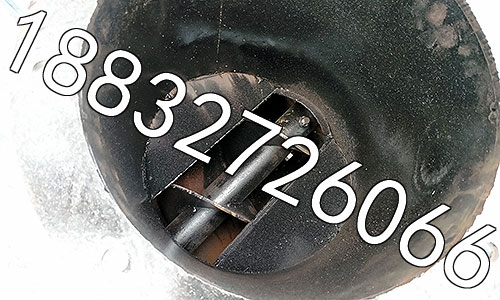

立式螺旋输送机进料口内部.

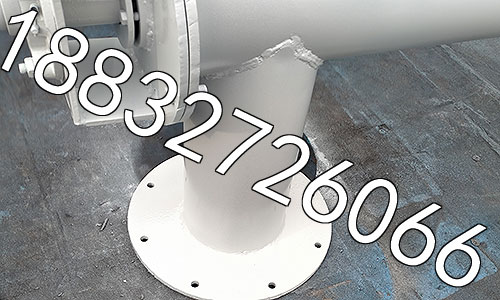

LC型垂直螺旋输送机出料口.

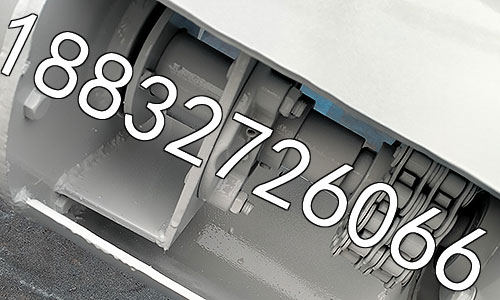

LC垂直式螺旋输送机尾部填料箱.

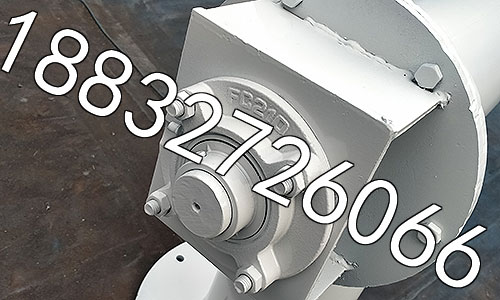

立式螺旋输送机尾部FC210轴承.

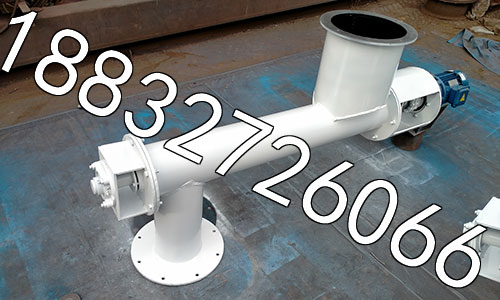

LC型垂直螺旋输送机,LC垂直式螺旋输送机成品.
主要有LSY,LS,GX,WLS,LC型系列螺旋输送机;MS,MC,MZ,MSF,MSD型系列埋刮板输送机,FU型系列链式输送机；TD,TH,NE,型等系列；DSZ,YSJ型粉尘加湿搅拌机系列；HXF型星形卸灰阀（XF物料旋阀）,DLSF系列电动双层联锁阀,ZF型闸板阀等阀门系列；卸船设备以及污水污泥处理设备;不锈钢螺旋输送机等.
因用途,场合的不同,螺旋输送机械又有许多改型产品,如用于垂直输送的LC,LS-Y 型：高炉系统,专门用于消化石灰的XP 型及单,双管螺旋给料机等,还有无轴螺旋输送机,螺旋式输送机等等.
产品特点
1.承载能力大,安全可靠.
2.适应性强,安装维修方便,寿命长.
3.整机体积小,转速高,确保快速均匀输送.
4.出料端设有清扫装置,整机噪声低,适应性强,进出料口位置布置灵活.
5.密封性好,外壳采用无缝钢管制作,端部采用法兰互相连接成一体,刚性好.
是利用旋转的螺旋将被输送的物料沿固定的机壳内推移而进行输送工作,头部及尾部轴承移至壳体外,吊轴承采用滑动轴承设有防尘密封装置,轴瓦一般采用粉末冶金,输送水泥采用毛毡轴瓦,吊轴和螺旋轴采用滑块连接.
特点
(a)占地面积小,便于工艺布置.
(b)节约电能,料槽磨损小.
(c)噪音低,结构简单,安装,维修便利.
(d)物料可向上输送,亦可向下输送.
| GX型 | 200 | 250 | 300 | 400 | 500 | ||||||
| 螺旋直径(mm) | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| 螺距(mm) | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
| 转速(r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
| 输送量QΦ=0.33（m3/h） | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
| 功率Pd 1=10m(KW) | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
| 功率Pd 1=30m(KW) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
| 转速(r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
| 输送量QΦ=0.33（m3/h） | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
| 功率Pd 1=10m(KW) | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
| 功率Pd 1=30m(KW) | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
| 转速(r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
| 输送量QΦ=0.33（m3/h） | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
| 功率Pd 1=10m(KW) | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
| 功率Pd 1=30m(KW) | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
| 转速(r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
| 输送量QΦ=0.33（m3/h） | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
| 功率Pd 1=10m(KW) | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
| 功率Pd 1=30m(KW) | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
