电动方口插板阀是一种闸板与阀座始终紧密接触密封的阀门.电动插板阀启闭件是闸板,闸板的运动方向与流体方向相垂直,电动插板阀只能作全开和全关,不能作调节和节流.闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形,楔形角随阀门参数而异.

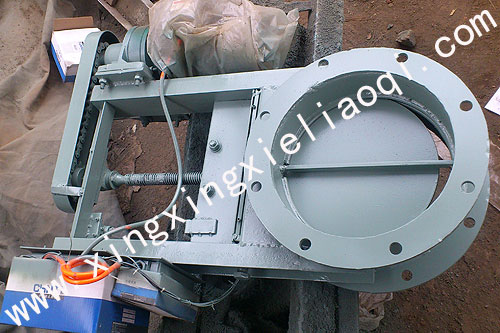

电动圆口插板阀原理:闸板上开有一个通径大小的圆口,通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作.
电动插板阀,电动方口插板阀,电动圆口插板阀具有结构简单紧凑,设计合理,轻型节材,密封可靠,操作轻便灵活,体积小,通道流畅,流阻小,重量轻,易安装,易拆卸等优点,可在工作压力1.0MPa-2.5MPa,使用温度-29-650℃情况下正常工作.刀型闸阀其闸板具有剪切功能,可刮除密封面上的粘着物,自动清除杂物,不锈钢闸板可防止腐蚀引起的密封泄漏.
电动方口插板阀,电动圆口插板阀也叫电动螺旋闸阀,电动插板门通常于卸料器配套使用,电动螺旋闸阀的直径与卸料器进料口配套,有方形和圆形两种.此阀门的优点在于阀体通径无凹槽,介质不会卡阻堵塞,并且具有全通径流通特性,适合粉体颗粒介质的管道中使用.插板阀密封结构可以分软密封,硬密封结构.电动插板阀工艺性好,结构紧凑等特点,密封阀座为活动结构设计,有防磨损和自动补偿功能,因而寿命更长.插板阀在关闭和开启过程中阀座跟闸板一直紧贴运动,使得阀门启闭力稳定,并且具有切断介质等特点.
电动插板阀公称压力:0.05Mpa适用温度:≤600℃适用介质:晶粒,颗粒,粉状物料等.口径:DN200～800,200×200～800×800我公司集多年使用插板阀的经验最具创新的设计.
电动方口插板阀,电动圆口插板阀的安装使用
1.安装前须检查阀门腔内和密封面等部位,不允许有污物或砂粒附着;
2.各连接部位螺栓,要求均匀拧紧;
3.检查填料部位要求压紧,既保证填料的密封性,也要保证闸板开启灵活;
4.用户在安装阀门前,必须校对阀门型号,连接尺寸及注意介质流向,保证与阀门要求一致性;
5.用户在安装阀门时,必须预留阀门驱动的必要空间;
6.驱动装置的接线须按线路图进行;
7.刀型闸阀必须定期保养,不得随意碰撞及挤压,以免影响密封.
电动方口插板阀,电动圆口插板阀主要技术参数：
| 类别（Sort） | A | B | C | A1×A1 | B1×B1 | C1×C1 | H | H1 | ℃ | L | N-φ | 压力（Pressure） |
| 单向 （Mono-Directional） |
φ300 | φ260 | φ200 | 306×306 | 250×250 | 200×200 | 180 | 100 | ≤150 | 720 | 8-φ13 | 0.1 |
| φ320 | φ280 | φ220 | 326×326 | 270×270 | 220×220 | 180 | 100 | 760 | 8-φ15 | |||
| φ340 | φ300 | φ240 | 346×346 | 290×290 | 240×240 | 180 | 100 | 800 | 8-φ15 | |||
| φ360 | φ320 | φ260 | 366×366 | 310×310 | 260×260 | 200 | 120 | 840 | 8-φ18 | |||
| φ380 | φ340 | φ280 | 386×386 | 330×330 | 280×280 | 200 | 120 | 880 | 8-φ18 | |||
| φ400 | φ360 | φ300 | 406×406 | 350×350 | 300×300 | 200 | 120 | 920 | 8-φ18 | |||
| φ420 | φ380 | φ320 | 426×426 | 370×370 | 320×320 | 200 | 120 | 960 | 8-φ18 | |||
| φ440 | φ400 | φ340 | 446×446 | 390×390 | 340×340 | 200 | 120 | 1000 | 8-φ18 | |||
| φ500 | φ460 | φ400 | 516×516 | 450×450 | 400×400 | 220 | 140 | 1120 | 8-φ18 | |||
| φ540 | φ500 | φ440 | 556×556 | 490×490 | 440×440 | 220 | 140 | 1200 | 8-φ18 | |||
| φ610 | φ560 | φ480 | 596×596 | 550×550 | 480×480 | 220 | 140 | 1295 | 16-φ18 | |||
| φ660 | φ610 | φ500 | 660×660 | 610×610 | 500×500 | 220 | 140 | 1350 | 16-φ18 | |||
| 双向 （Bi-Directional） |
φ706 | φ660 | φ600 | 706×706 | 660×660 | 600×600 | 240 | 160 | 1600 | 16-φ18 | ||
| φ820 | φ770 | φ700 | 820×20 | 770×770 | 700×700 | 240 | 160 | 1800 | 20-φ18 | |||
| φ920 | φ870 | φ800 | 920×920 | 870×870 | 800×800 | 270 | 180 | 2000 | 20-φ18 | |||
| φ1030 | φ975 | φ900 | 1030×1030 | 975×975 | 900×900 | 270 | 180 | 2300 | 24-φ23 | |||
| φ1130 | φ1074 | φ1000 | 1130×1130 | 1074×1074 | 1000×1000 | 270 | 180 | 2550 | 24-φ23 | |||
| 说明（Notes）Ⅰ-手轮 Ⅱ-链轮 距地面小于1.7米用手轮，大于1.7米用链轮 ⅠHand Wheel ⅡChain Wheel the hand wheel is used for less than 1.7m to the ground,and the chain wheel for above 1.7m |
||||||||||||
电动方口插板阀,电动圆口插板阀连接尺寸
类别 |
A×A |
B×B |
C×C |
L |
H |
n-d |
重量 |
单向 |
200×200 |
250×250 |
300×300 |
820 |
100 |
8-Φ12 |
62 |
250×250 |
300×300 |
350×350 |
930 |
100 |
8-Φ14 |
70.5 |
|
300×300 |
350×350 |
400×400 |
1050 |
100 |
8-Φ14 |
81 |
|
400×400 |
450×450 |
500×500 |
1400 |
100 |
12-Φ14 |
114 |
|
450×450 |
500×500 |
550×550 |
1450 |
120 |
12-Φ18 |
130 |
|
500×500 |
550×550 |
600×600 |
1610 |
120 |
16-Φ18 |
147 |
|
双向 |
600×600 |
650×650 |
700×700 |
1830 |
120 |
16-Φ18 |
169 |
700×700 |
750×750 |
800×800 |
2130 |
140 |
20-Φ18 |
236 |
|
800×800 |
850×850 |
900×900 |
2440 |
140 |
20-Φ18 |
303 |
|
900×900 |
950×950 |
1000×1000 |
2660 |
160 |
27-Φ23 |
424 |
|
1000×1000 |
1050*1050 |
1100×1100 |
2870 |
160 |
24-Φ23 |
636 |
|
说明 |
LMD-单向 |
I-手轮 |
距地面小于1.7米用手轮，大于1.7米用链轮 链条节数M=0.105X-113（X是丝杆中心离地面度度） |
||||
