闸板阀优点具有全通径的通道,等同于平滑的管道,流通能力大,流阻小;具有双重上下游密封,无需润滑的密封部位,密封性好,可靠性高;具有较少的零 部件;设计新颖,既满足了管线的工艺性要求,又满足了用户的操作和维护简便性的要求,能保证阀门长期可靠地运行. 电动闸板阀形式带导流孔的平板闸阀,其流量特性等同于同规格的管道,呈等百分比特性,不带导流孔的平板闸阀,它的中腔跨度较楔式闸阀小,且属于规则的圆柱体,其压力损失较带导流孔的大以外,其余特性基本接近.不带导流孔调节型的平板闸阀的流量调节特性优于普通不带导流孔的平板闸阀.闸板阀,电动闸板,电动闸板阀结构特点 可提升的闸板密封面,可刮除密封面的的粘着物,自动清除杂物. 整体的不锈钢材质,可防止腐蚀破坏. 短结构长度,可节省原料,安装空间,也有效支持管道强度. 科学的上密封填料函设计,使上密封安全有效,经久耐用. 三角形的支架节省原材料,保证需要的力学性能. 阀体加强筋设计提高阀体强度. 不锈钢阀杆经久耐用,双头螺使用启闭更为迅速.

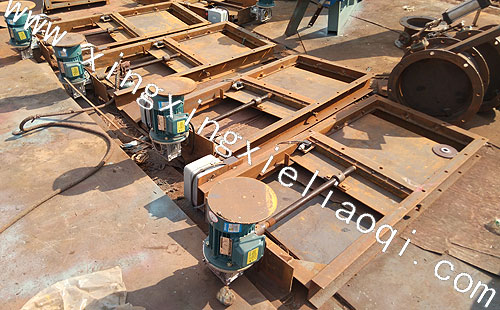

电动闸板阀优点
1,流体阻力小.
2,开闭所需外力较小.
3,介质的流向不受限制.
4,全开时,密封面受工作介质的冲蚀比截止阀小.
5,体形比较简单,铸造工艺性较好.
闸板阀缺点
1,外形尺寸和开启高度都较大.安装所需空间较大.
2,开闭过程中,密封面间有相对摩擦,容易引起擦伤现象.
3,闸阀一般都有两个密封面,给加工,研磨和维修增加一些困难.

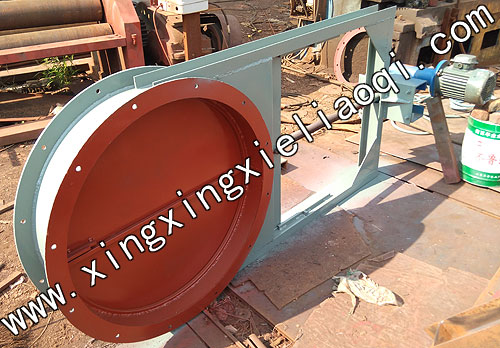

电动闸板结构形式
1,电动闸板阀的主要特点
(1)流体阻力小.闸体内部介质通孔是直通的,介质流经时不改变其流动方向,因而流动阻力较小.
(2)启闭较省力.启闭时阀板运动方向与介质流动方向相垂直.与相比,的启闭较为省力.
(3)介质流动方向一般不受限制.介质可从两侧任意方向流过,均能达到接通或截断的目的.便于安装,运用于介质的流动方向可能改变的管路中.
2,闸板阀,电动闸板,电动闸板阀的主要缺点
(1)高度大,启闭时间长.由于开启时需将阀板完全提升到阀座通孔上方,关闭时又需将阀板全部落下挡住阀座通孔,所以阀板的启闭行程很大,其高度也相应增大,启闭时间较长.
(2)密封面易产生擦伤.启闭时阀板与阀座相接触的两密封面之间有相对滑动,在介质力用途下易产生擦伤,从而破坏密封性能,影响使用寿命.
3,闸板阀,电动闸板,电动闸板阀的结构型式
按阀杆结构和运动方式分为明杆和.明杆的阀杆带动阀板一起升降,阀杆上的传动内螺纹在壳体外部,因此,可根据阀杆的运动方向和位置直观地判断阀板的启闭和位置,而且传动内螺纹便于润滑和不受流体腐蚀,但它要求有较大的安装空间.暗杆的传动内螺纹位于壳体内部,在启闭过程中,阀杆只做旋转运动,阀板在壳体内升降.因此,的高度尺寸小.暗杆阀闸,通常在上盖上方装设启闭位置指示器,以运用于船舶,管沟等空间较小和粉尘含量大的环境.
主要技术参数:
类别 |
A×A |
B×B |
C×C |
L |
H |
n-d |
重量 |
单向 |
200×200 |
250×250 |
300×300 |
820 |
100 |
8-Φ12 |
62 |
250×250 |
300×300 |
350×350 |
930 |
100 |
8-Φ14 |
70.5 |
|
300×300 |
350×350 |
400×400 |
1050 |
100 |
8-Φ14 |
81 |
|
400×400 |
450×450 |
500×500 |
1400 |
100 |
12-Φ14 |
114 |
|
450×450 |
500×500 |
550×550 |
1450 |
120 |
12-Φ18 |
130 |
|
500×500 |
550×550 |
600×600 |
1610 |
120 |
16-Φ18 |
147 |
|
双向 |
600×600 |
650×650 |
700×700 |
1830 |
120 |
16-Φ18 |
169 |
700×700 |
750×750 |
800×800 |
2130 |
140 |
20-Φ18 |
236 |
|
800×800 |
850×850 |
900×900 |
2440 |
140 |
20-Φ18 |
303 |
|
900×900 |
950×950 |
1000×1000 |
2660 |
160 |
27-Φ23 |
424 |
|
1000×1000 |
1050*1050 |
1100×1100 |
2870 |
160 |
24-Φ23 |
636 |
|
说明 |
LMD-单向 |
I-手轮 |
距地面小于1.7米用手轮,大于1.7米用链轮 链条节数M=0.105X-113(X是丝杆中心离地面度度) |
类别 |
A |
B |
C |
L |
H |
n-d |
重量 |
单向 |
200 |
250 |
300 |
820 |
100 |
8-Φ12 |
62 |
250 |
300 |
350 |
930 |
100 |
8-Φ14 |
70.5 |
|
300 |
350 |
400 |
1050 |
100 |
8-Φ14 |
81 |
|
400 |
450 |
500 |
1400 |
100 |
12-Φ14 |
114 |
|
450 |
500 |
550 |
1450 |
120 |
12-Φ18 |
130 |
|
500 |
550 |
600 |
1610 |
120 |
16-Φ18 |
147 |
|
双向 |
600 |
650 |
700 |
1830 |
120 |
16-Φ18 |
169 |
700 |
750 |
800 |
2130 |
140 |
20-Φ18 |
236 |
|
800 |
850 |
900 |
2440 |
140 |
20-Φ18 |
303 |
|
900 |
950 |
1000 |
2660 |
160 |
27-Φ23 |
424 |
|
1000 |
1050 |
1100 |
2870 |
160 |
24-Φ23 |
636 |
|
说明 |
LMD-单向 |
I-手轮 |
距地面小于1.7米用手轮,大于1.7米用链轮 链条节数M=0.105X-113(X是丝杆中心离地面度度) |
