小型单机布袋除尘器是一种体积小,外观灵巧,除尘效率高的就地排放的除尘机组.除尘器各部件都安装在一个立式框架内,钢板壳体,整体除锈后烘漆,外形美观,结构合理,运行安全可靠,使用简单方便.主要适用于小密度的非纤维性粉尘的除尘应用,且除尘效率可高达99.9%以上.小型单机布袋除尘器分项说明
壳体:用钢板焊接和螺钉连接 灰斗 为壳体的一部分,带抽出式集尘抽屉.
密封:为密性材料
滤袋:用 208 涤轮绒布制作,包括框架密封体和弹簧式内插垫
清灰机械:电力产生高频振动由偏心联动机构传送至滤袋进行清灰
控制:有风机和清灰民机的直接起动器和控制清灰周期用的时间继电器

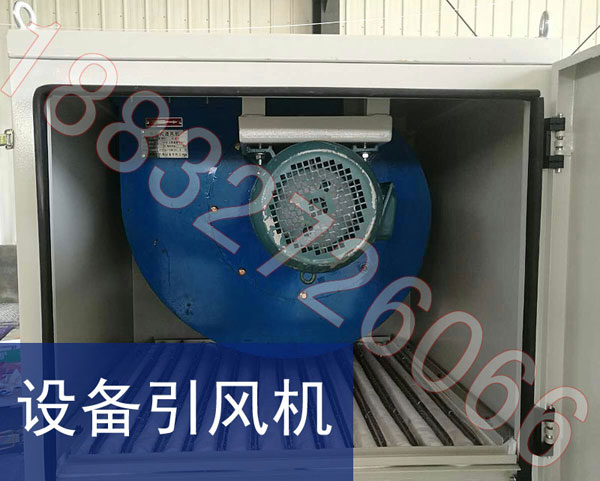

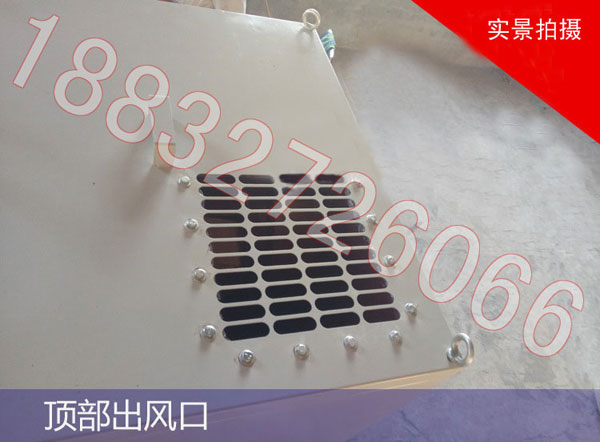

小型单机除尘器风机 ：与电机直联的离心式风机,风机叶轮经过动平衡
小型单机除尘器结构构造
1.风机采用离心通风风机结构,风量大,风压高,并采用消声措施,使用时噪声小.

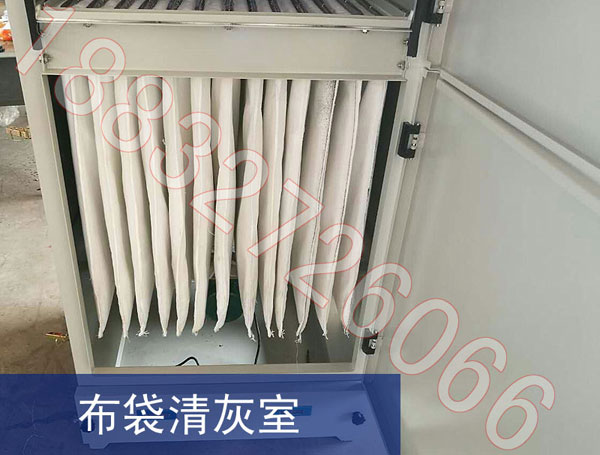

2.PL单机除尘器滤袋的滤料选用208工业涤纶针刺毡,滤袋结构为扁形袋,每个滤袋内均装有弹簧骨架,过滤效果好,更换滤袋方便,使用寿命长.

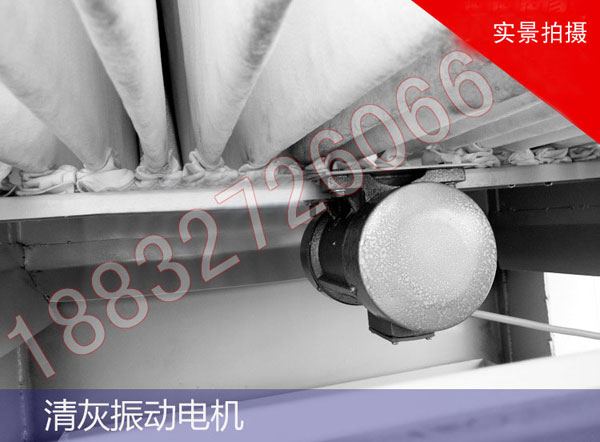

3.小型单机布袋除尘器的清灰机构,采用电机带偏心轮,带动连杆使滤袋抖动而清除沾在除尘滤袋外表面的粉尘.清灰机构的控制分自控和手
控两种;自控即风机连续工作,振打清灰可按要求自行进行;手控即风机停止后,清灰机构自动工作,数十秒后自动停止.
4.小型单机除尘器壳体上安装有宽敞又密封的检修门,便于更换滤袋及修理内部部件.

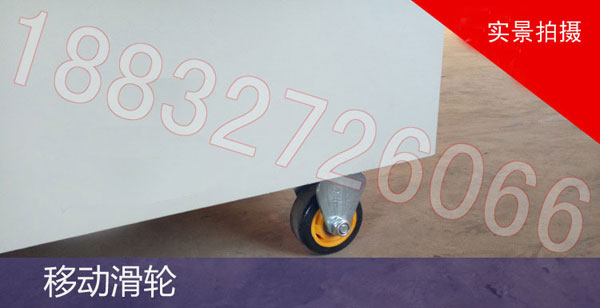

5.PL单机除尘器部件采用抽屉式结构,具有操作清灰方便.

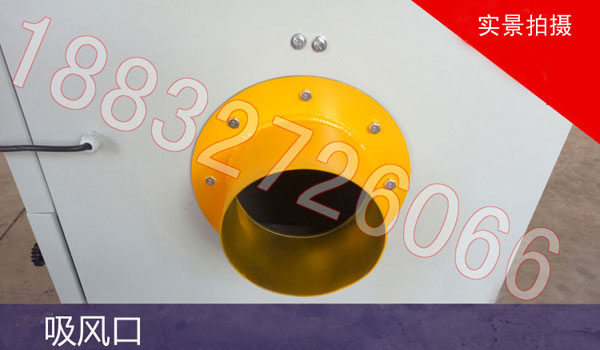

6.小型单机布袋除尘器一侧装有含尘气体进风口,可配接拆包口,料灰口,喷砂箱,振动筛,破碎机,斗式提升机和皮带输送机等扬尘设备上
使用说明
1,安装在产生粉尘的机械设备邻近处,并由用户按照除尘器的上进风口尺寸,自行配置金属或塑料管道和吸尘罩（也可由厂家设计）.
2,单机脉冲除尘器工作前应检查检修门,各法兰连接处是否密封,以免漏气,降低除尘效果.
3,小型单机除尘器为380V电压,从除尘器外部电线街上电源后便可以开始使用,初次运转时,应注意风机的转动方向（如反转,需要调换电源接线）
4,PL单机除尘器控制柜的盖子,在工作室不得随意打开,如果需要调节清灰时间,或检修电路,应停机或切断电源后进行.
5,根据粉尘性质和含尘浓度的大小,调节定时清灰.
6,吸尘罩是保证除尘器处于最佳状态的关键配件,使用单位应根据加工件的外形尺寸及粉尘的性质接通,近,封,便设计吸尘罩的原则,制作理想的吸尘罩.
技术参数：
| 型号规格 项 目 |
PL-800/B |
PL-1100/B |
PL-1600/B |
PL-2200/B |
风量M3/H |
800 |
1100 |
1600 |
2200 |
资用力MMH2O |
>80 |
>85 |
>85 |
>100 |
过滤面积M2 |
4 |
7 |
10 |
12 |
风机电机功率KW |
1.1 |
1.5 |
2.2 |
3 |
清灰电机功率KW |
0.18 |
0.18 |
0.18 |
0.18 |
过滤风速M/MiN |
3.33 |
2.62 |
2.66 |
3.05 |
净化效率% |
>99.5 |
>99.5 |
>99.5 |
>99.5 |
噪声db(A) |
<75 |
<75 |
<75 |
<75 |
外形尺寸A×B×CMM |
530×520×1040 |
700×580×1100 |
740×580×1240 |
720×660×1330 |
底法尺兰寸E×FMM |
598×588 |
768×648 |
826×666 |
806×746 |
重 量KG |
280 |
330 |
470 |
600 |
：1.货用压力即机真空度,系指机器可供使用的压力,是机器进气口实测静压的绝对值。
2.净化效率大于99.5%是用于中位径100的滑石粉测定数值,测定值最低为99.62%,平均为99.6%。
3.PL型单机除尘设备机器风量是在资用压力时的吸风量。
PL-B型系列单机除尘设备技术性能
| 型号规格 项 目 |
PL-2700/B |
PL-3200/B |
PL-4500/B |
PL-6000/B |
风量M3/H |
2700 |
3200 |
4500 |
6000-8000 |
资用压力MMH2O |
>120 |
>100 |
>100 |
>150-120 |
过滤面积M2 |
13.6 |
15.3 |
21.5 |
25 |
风机电机功率KW |
4 |
4 |
5.5 |
7.5 |
清灰电机功率KW |
0.18 |
0.18 |
0.37 |
0.55 |
过滤风速M/MiN |
3.30 |
3.48 |
3.40 |
3.33-4.5 |
净化效率% |
>99.5 |
>99.5 |
>99.5 |
>99.5 |
噪声db(A) |
<75 |
<75 |
<75 |
<80 |
外形尺 寸A×B×CMM |
760×680×1380 |
790×700×1420 |
900×800×1550 |
1200×900×1720 |
底法兰尺寸E×FMM |
864×784 |
894×804 |
1004×905 |
1102×1002 |
重 量KG |
520 |
615 |
815 |
1190 |
注：1.货用压力即机真空度,系指机器可供使用的压力,是机器进气口实测静压的绝对值。
2.净化效率大于99.5%是用于中位径100的滑石粉测定数值,测定值最低为99.62%,平均为99.6%。
3.PL型单机除尘设备机器风量是在资用压力时的吸风量。
PL-A型系列单机除尘设备技术性能
型号规格 项 目 |
PL-800/A |
PL-1100/A |
PL-1600/A |
PL-2200/A |
风量M3/H |
800 |
1100 |
1600 |
2200 |
资用压力MMH2O |
80 |
85 |
85 |
100 |
过滤面积M2 |
4 |
7 |
10 |
12 |
进气口尺寸mm |
Φ120 |
Φ140 |
Φ150 |
Φ200 |
进气口中心离底距H |
318 |
345 |
418 |
433 |
风机电机功率KW |
1.1 |
1.5 |
2.2 |
3 |
清灰电机功率KW |
0.18 |
0.18 |
0.18 |
0.18 |
过滤风速M/MiN |
3.33 |
2.62 |
2.66 |
3.05 |
净化效率% |
>99 |
>99 |
>99 |
>99 |
灰箱容积(1) |
20 |
30 |
40 |
40 |
噪声dB(A) |
75 |
75 |
75 |
75 |
外形尺寸A×B×Cmm |
530×520×1300 |
700×580×1400 |
740×580×1913 |
720×630×1696 |
重量Kg |
400 |
550 |
600 |
730 |
PL-A型系列单机除尘设备技术性能
型号规格 项 目 |
PL-2700/A |
PL-3200/A |
PL-4500/A |
PL-6000/A |
风量M3/H |
2700 |
3200 |
4500 |
6000-8000 |
资用压力MMH2O |
120 |
100 |
100 |
150-120 |
过滤面积M2 |
13.6 |
15.3 |
21.5 |
30 |
进气口尺寸mm |
200×250 |
200×300 |
200×350 |
220×450 |
进气口中心离底距H |
458 |
478 |
478 |
1295 |
风机电机功率KW |
4 |
4 |
5.5 |
7.5 |
清灰电机功率KW |
0.18 |
0.18 |
0.18 |
0.55 |
过滤风速M/MiN |
3.30 |
3.48 |
3.49 |
3.33×4.5 |
净化效率% |
>99 |
>99 |
>99 |
99.5 |
灰箱容积(1) |
55 |
55 |
70 |
105 |
噪声dB(A) |
<75 |
<75 |
<75 |
<80 |
外形尺寸A×B×Cmm |
760×680×1798 |
790×700×1888 |
900800×2028 |
120×900 |
重 量Kg |
850 |
980 |
1040 |
1200 |
