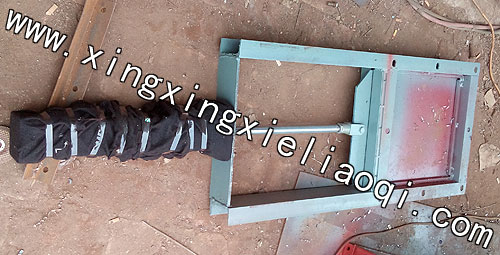

气动方形插板阀是一种粉料,晶粒料,颗粒料及小块物料的流量或输送量的主要控制设备,广泛使用在冶金,矿山,建材,粮食,化工等行业控制流量变化或迅速切断.气动插板阀,气动方形插板阀,气动方型插板阀的优点结构简单,操纵灵活,重量轻,无卡阻,特别适用于各类固体物料和50mm左右块状,团状物料的输送及流量调节,安装不受角度限制,操作方便,能随时调整尺度.结构特点结构简单,操作灵活,重量轻,无卡阻,切断快,特别适用于各类无粘度的固体,粉料及小于Φ10mm的颗粒料,晶粒料的输送及流量调节,安装不受角度限制,操作方便,能随时调节开度.主要用于建材,冶金,矿山,电力,化工,玻璃,轻工,粮食等行业的库顶,库底及进出口等.是控制流量变化较大,启动频繁,切断迅速的理想设备.
气动插板阀的工作原理:气动插板阀主要由框架,闸板,丝杆,螺母等零件构成,用手转动手轮使丝杆带着丝杆螺母和闸板沿水平方向往复运动,达到闸门的启闭目的.
气动方形插板阀技术标准
1,气动插板阀,气动方形插板阀,气动方型插板阀的壳体试验和密封试验介质为水(含防腐剂),煤油或粘度不大于水的其他适宜液体.
2,密封副是非金属密封的插板阀,密封壳体试验和要求按GB/T13927-92 D级规定.
3,密封副是金属密封的插板阀,对有密封性能要求的,密封试验的泄漏量按1×DNmm/s计算,没有密封性能要求的不做此项试验.
4,用电动,液动,气动装置驱动的插板阀,关闭位置调定后,关闭3次按1和3要求进行壳体和密封试验.
5,气动插板阀,气动方形插板阀,气动方型插板阀清洁度要求按JB/T7748的规定.
6,静压寿命试验.
7,气动方型插板阀静压寿命试验次数按规定,其他技术要按JB/Z 234的规定
气动插板阀功能特点
我厂气动方形插板阀产品应有尽有,质量安全可靠,价格合理,欢迎选购！气动单向平板闸阀采用钢板焊接结构,配重杆自复位机构,结构紧凑,工作平稳.气动插板阀,气动双向平板闸阀该闸门主要由框架,闸板及气缸组成,气源通过电磁换向阀带动气缸,气缸带动闸板作水平方向的往复运动,达到阀门的启闭目的.闸阀结构简单,重量轻,操作灵活,装拆方便,采用优质碳素钢制造,其强度高,性能好,使用寿命长;丝杆及螺母采用了软防罩结构,不受外界粉尘影响.
主要技术参数：
类别 |
A×A |
B×B |
C×C |
L |
H |
n-d |
重量 |
单向 |
200×200 |
250×250 |
300×300 |
820 |
100 |
8-Φ12 |
62 |
250×250 |
300×300 |
350×350 |
930 |
100 |
8-Φ14 |
70.5 |
|
300×300 |
350×350 |
400×400 |
1050 |
100 |
8-Φ14 |
81 |
|
400×400 |
450×450 |
500×500 |
1400 |
100 |
12-Φ14 |
114 |
|
450×450 |
500×500 |
550×550 |
1450 |
120 |
12-Φ18 |
130 |
|
500×500 |
550×550 |
600×600 |
1610 |
120 |
16-Φ18 |
147 |
|
双向 |
600×600 |
650×650 |
700×700 |
1830 |
120 |
16-Φ18 |
169 |
700×700 |
750×750 |
800×800 |
2130 |
140 |
20-Φ18 |
236 |
|
800×800 |
850×850 |
900×900 |
2440 |
140 |
20-Φ18 |
303 |
|
900×900 |
950×950 |
1000×1000 |
2660 |
160 |
27-Φ23 |
424 |
|
1000×1000 |
1050*1050 |
1100×1100 |
2870 |
160 |
24-Φ23 |
636 |
|
说明 |
LMD-单向 |
I-手轮 |
距地面小于1.7米用手轮，大于1.7米用链轮 链条节数M=0.105X-113（X是丝杆中心离地面度度） |
||||
