手动螺旋插板阀通常于卸料器配套使用,手动螺旋闸阀的直径与卸料器进料口配套,有方形和圆形两种.手动闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,不能作调节和节流.闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形,楔形角随阀门参数而异 50,介质温度不高时为2.楔式闸阀的闸板可以做成一个整 体,叫做刚性闸板;也可以做成能产生微量变形的闸板 ,以改善其工艺性 ,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板.手动螺旋插板阀,手动螺旋闸阀,螺旋手动闸阀其性能:插板阀具有结构简单紧凑,设计合理,轻型节材,密封可靠,操作轻便灵活,体积小,通道流畅,流阻小,重量轻,易安装,易拆卸等优点,可在工作压力1.0MPa-2.5MPa,使用温度-29-650℃情况下正常工作.插板阀其闸板具有剪切功能,可刮除密封面上的粘着物,自动清除杂物,不锈钢闸板可防止腐蚀引起的密封泄漏.

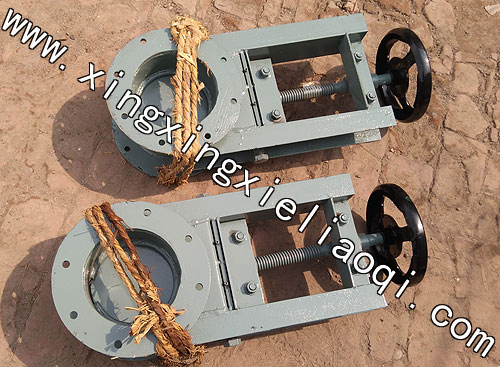

手动螺旋闸阀,螺旋手动闸阀

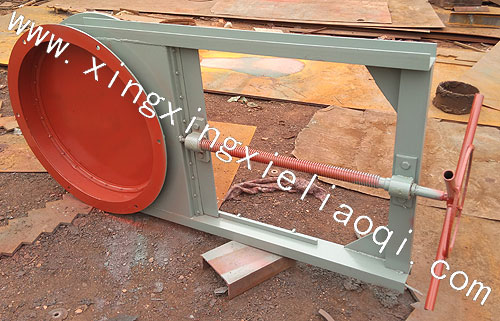

手动螺旋闸阀,螺旋手动闸阀
手动螺旋闸阀,螺旋手动闸阀双向阀参数:
螺旋手动闸阀的安装使用
1.安装前须检查阀门腔内和密封面等部位,不允许有污物或砂粒附着;
2.用户在安装阀门前,必须校对阀门型号,连接尺寸及注意介质流向,保证与阀门要求一致性;
3.刀型闸阀必须定期保养,不得随意碰撞及挤压,以免影响密封.
4.各连接部位螺栓,要求均匀拧紧;
5.检查填料部位要求压紧,既保证填料的密封性,也要保证闸板开启灵活;
手动螺旋插板阀用于建材,冶金,矿山,电力,化工,玻璃,轻工,粮食等行业的库顶,库底及进出口等.是控制流量变化较大,启动频繁,切断迅速的理想设备.
手动螺旋闸阀结构特点:
结构简单,操作灵活,重量轻,无卡阻,切断快,特别适用于各类无粘度的固体,粉料及小于 Φ 10mm 的颗粒料,晶粒料的输送及流量调节,安装不受角度限制,操作方便,能随时调节开度.该阀门有手轮和链轮操纵两种操作形式,I 型为手轮,II 为链轮.单向和双向两种结构形式,LZD 为单向,LZS 为双向.
螺旋手动闸阀工作原理:
主要由框架,闸板,丝杆,螺母等零件构成,用手转动手轮使丝杆带着丝杆螺母和闸板沿水平方向往复运动,达到闸门的启闭目的.
手动螺旋闸阀,螺旋手动闸阀主要技术参数：
| 类别（Sort） | A | B | C | A1×A1 | B1×B1 | C1×C1 | H | H1 | ℃ | L | N-φ | 压力（Pressure） |
| 单向 （Mono-Directional） |
φ300 | φ260 | φ200 | 306×306 | 250×250 | 200×200 | 180 | 100 | ≤150 | 720 | 8-φ13 | 0.1 |
| φ320 | φ280 | φ220 | 326×326 | 270×270 | 220×220 | 180 | 100 | 760 | 8-φ15 | |||
| φ340 | φ300 | φ240 | 346×346 | 290×290 | 240×240 | 180 | 100 | 800 | 8-φ15 | |||
| φ360 | φ320 | φ260 | 366×366 | 310×310 | 260×260 | 200 | 120 | 840 | 8-φ18 | |||
| φ380 | φ340 | φ280 | 386×386 | 330×330 | 280×280 | 200 | 120 | 880 | 8-φ18 | |||
| φ400 | φ360 | φ300 | 406×406 | 350×350 | 300×300 | 200 | 120 | 920 | 8-φ18 | |||
| φ420 | φ380 | φ320 | 426×426 | 370×370 | 320×320 | 200 | 120 | 960 | 8-φ18 | |||
| φ440 | φ400 | φ340 | 446×446 | 390×390 | 340×340 | 200 | 120 | 1000 | 8-φ18 | |||
| φ500 | φ460 | φ400 | 516×516 | 450×450 | 400×400 | 220 | 140 | 1120 | 8-φ18 | |||
| φ540 | φ500 | φ440 | 556×556 | 490×490 | 440×440 | 220 | 140 | 1200 | 8-φ18 | |||
| φ610 | φ560 | φ480 | 596×596 | 550×550 | 480×480 | 220 | 140 | 1295 | 16-φ18 | |||
| φ660 | φ610 | φ500 | 660×660 | 610×610 | 500×500 | 220 | 140 | 1350 | 16-φ18 | |||
| 双向 （Bi-Directional） |
φ706 | φ660 | φ600 | 706×706 | 660×660 | 600×600 | 240 | 160 | 1600 | 16-φ18 | ||
| φ820 | φ770 | φ700 | 820×20 | 770×770 | 700×700 | 240 | 160 | 1800 | 20-φ18 | |||
| φ920 | φ870 | φ800 | 920×920 | 870×870 | 800×800 | 270 | 180 | 2000 | 20-φ18 | |||
| φ1030 | φ975 | φ900 | 1030×1030 | 975×975 | 900×900 | 270 | 180 | 2300 | 24-φ23 | |||
| φ1130 | φ1074 | φ1000 | 1130×1130 | 1074×1074 | 1000×1000 | 270 | 180 | 2550 | 24-φ23 | |||
| 说明（Notes）Ⅰ-手轮 Ⅱ-链轮 距地面小于1.7米用手轮，大于1.7米用链轮 ⅠHand Wheel ⅡChain Wheel the hand wheel is used for less than 1.7m to the ground,and the chain wheel for above 1.7m |
||||||||||||

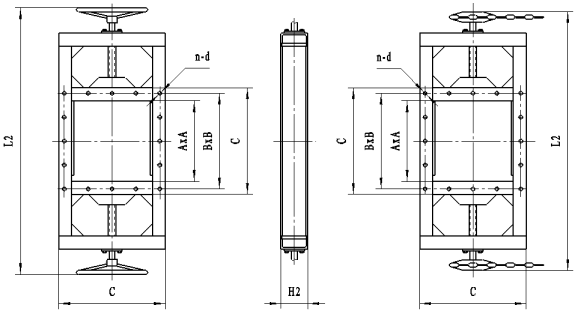

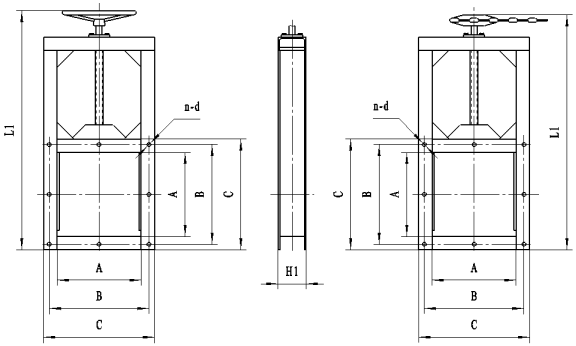

连接尺寸
类别 |
A×A |
B×B |
C×C |
L |
H |
n-d |
重量 |
单向 |
200×200 |
250×250 |
300×300 |
820 |
100 |
8-Φ12 |
62 |
250×250 |
300×300 |
350×350 |
930 |
100 |
8-Φ14 |
70.5 |
|
300×300 |
350×350 |
400×400 |
1050 |
100 |
8-Φ14 |
81 |
|
400×400 |
450×450 |
500×500 |
1400 |
100 |
12-Φ14 |
114 |
|
450×450 |
500×500 |
550×550 |
1450 |
120 |
12-Φ18 |
130 |
|
500×500 |
550×550 |
600×600 |
1610 |
120 |
16-Φ18 |
147 |
|
双向 |
600×600 |
650×650 |
700×700 |
1830 |
120 |
16-Φ18 |
169 |
700×700 |
750×750 |
800×800 |
2130 |
140 |
20-Φ18 |
236 |
|
800×800 |
850×850 |
900×900 |
2440 |
140 |
20-Φ18 |
303 |
|
900×900 |
950×950 |
1000×1000 |
2660 |
160 |
27-Φ23 |
424 |
|
1000×1000 |
1050*1050 |
1100×1100 |
2870 |
160 |
24-Φ23 |
636 |
|
说明 |
LMD-单向 |
I-手轮 |
距地面小于1.7米用手轮，大于1.7米用链轮 链条节数M=0.105X-113（X是丝杆中心离地面度度） |
||||
