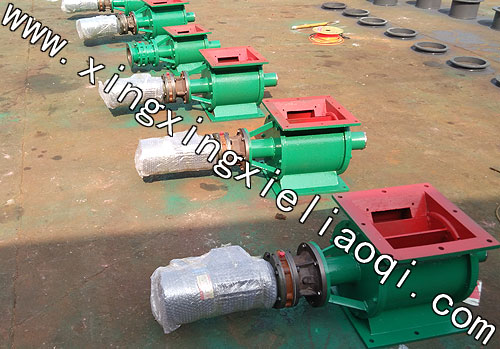

正压闭风器在完成物料从仓体向管路输送的同时,阻止风力通向料仓,是气力输送工程必不可少的部件,广泛应用于食品、医药、化工、能源、冶炼、环保等行业.它具有连续工作,速度可调,定量加料,启闭控制方便等优点.具体参数:压力范围:2kg/cm2系统压力或压差.入口/出口:入口为圆形与料仓或管道连接,出口侧置,结构紧凑,安装方便,适用于高压气体对物料的输送.设置排气口:将叶轮旋转带出的高压气体,通过排气口送至排气装置排出,提高物料的填充率.驱动方式:链驱动为主,根据空间也可选用马达直连驱动.轴承外侧布置:防止粉尘侵入轴承;增大设备适应温度的使用范围.动力配置:摆线针轮减速机,Y系列电机[特殊动力按需方要求配制.我公司生产正压闭风器,正压关风器,正压关风机设计新颖,结构紧凑,气闭性能好,机械效率高,传动平稳噪音低,安装维修方便性能可靠.广泛适用于碾米,制粉,饲料,机械和化工,医药,烟草,冶金,水泥及除尘等行业设备的气力运输与管网压力状态的卸料.对于在正压,负压状态下的粉状,颗粒状,片状及纤维物料起着连续排卸和密气的作用.
正压闭风器,正压关风器,正压关风机的构造及工作原理:我公司生产的关风器是经过改进的叶轮敞开式关风器,其构造是有一个叶轮,外壳,端盖,轴承,有机玻璃筒(根据需要带或不带)等零部件组成的拔料机构,它的上端有法兰和卸料器的排料口相连,接受从卸料器排出的物料,并在叶轮连续回转过程中,将物料从底部排除.叶轮采用敞开式,即起到防堵止塞的作用又减轻了机重和缩小了外型.
正压闭风器,正压关风器,正压关风机工作条件:
1.环境温度:不超过80℃.
2.海拔不超过1000米.
3.温度:最湿月平均相对湿度不超过90%
4.工作方式:连续
5.选择本机排料量时应有充分的储备系数,以满足生产工艺流程的需要.
6.必须保证本机排料畅通无阻,以防止卸料管道或储箱不畅倒堵本机.影响正常运行或损坏机件.
正压关风机定货须知:
1.定货时必须提供所须功率,用于何种物料以便正确选型.本厂还可根据用户需定制特殊规格各类关风器.
2.凡需订购我厂产品者可直接来我厂恰谈或来电,来函联系定货.
3.请提供:型号,规格,数量,配组和供货时间.
4.请提示:详细地址,电话,邮编交货地点及交货方式,我厂可为用户代办托运.
5.本厂产品为方翔牌商标.服务及质量保证(三包)三包期限:出厂后1年或运转后12月.
用户按本使用说明的规定,正确远输,储存使用.在组合关风器自出厂起远日期下起过一年,固制造质量而发生损坏或下能正常远行.由本厂负责修理基更换.但不补偿由此造成的其他所有费用.
正压闭风器,正压关风器,正压关风机安装尺寸图:
正压闭风器,正压关风器,正压关风机安装尺寸图:
正压闭风器,正压关风器,正压关风机参数表:
型号
数据
名称 |
YJD
2 |
YJD
4 |
YJD
6 |
YJD
8 |
YJD
10 |
YJD
12 |
YJD
14 |
YJD
16 |
YJD
18 |
YJD
20 |
YJD
26 |
YJD
30 |
|
卸料量 L/r |
2 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
26 |
30 |
|
r/min |
Z型 |
33 也可按用户要求订作 |
|||||||||||
工作温度℃ |
T≤80℃ |
||||||||||||
物料 |
粉状，颗粒状 |
||||||||||||
电 机 |
型号 |
Y801-4 |
Y802-4 |
Y90S-4 |
Y90L-4 |
Y100 L1-4 |
Y100 L1-4 |
||||||
KW |
0.55 |
0.75 |
1.1 |
1.5 |
2.2 |
3 |
|||||||
r/min |
1390 |
1400 |
1430 |
||||||||||
重量 |
53 |
71 |
86 |
101 |
121 |
141 |
161 |
181 |
191 |
221 |
251 |
301 |
|
正压闭风器,正压关风器,正压关风机A型外形尺寸:
| 型号 | A | B | C | E | F | M | H | h | ф |
| YJD02型 | 240 | 200 | 150 | 650 | 420 | 122.5 | 225 | 12 | 9 |
| YJD04型 | 260 | 230 | 180 | 758 | 526 | 140 | 280 | 15 | 11 |
| YJD06型 | 280 | 250 | 200 | 778 | 536 | 150 | 300 | 15 | 11 |
| YJD08型 | 300 | 270 | 220 | 798 | 546 | 160 | 320 | 15 | 13 |
| YJD10型 | 320 | 290 | 240 | 880 | 628 | 170 | 340 | 18 | 13 |
| YJD12型 | 340 | 310 | 260 | 900 | 638 | 180 | 360 | 18 | 17 |
| YJD14型 | 360 | 330 | 280 | 920 | 648 | 190 | 380 | 20 | 17 |
| YJD16型 | 380 | 350 | 300 | 960 | 678 | 200 | 400 | 20 | 17 |
| YJD18型 | 400 | 370 | 320 | 980 | 688 | 220 | 440 | 22 | 17 |
| YJD20型 | 420 | 390 | 340 | 1000 | 698 | 230 | 460 | 22 | 17 |
| YJD26型 | 480 | 450 | 400 | 1150 | 740 | 260 | 520 | 24 | 17 |
| YJD30型 | 520 | 490 | 440 | 1190 | 755 | 280 | 560 | 24 | 17 |
正压闭风器,正压关风器,正压关风机B型外形尺寸:
| 型号 | фA | фB | фC | E | F | M | H | h | ф |
| YJD02型 | 250 | 210 | 150 | 650 | 420 | 122.5 | 225 | 12 | 9 |
| YJD04型 | 280 | 240 | 180 | 758 | 526 | 140 | 280 | 15 | 11 |
| YJD06型 | 300 | 260 | 200 | 778 | 536 | 150 | 300 | 15 | 11 |
| YJD08型 | 320 | 280 | 220 | 798 | 546 | 160 | 320 | 15 | 13 |
| YJD10型 | 340 | 300 | 240 | 880 | 628 | 170 | 340 | 18 | 13 |
| YJD12型 | 360 | 320 | 260 | 900 | 638 | 180 | 360 | 18 | 17 |
| YJD14型 | 380 | 340 | 280 | 920 | 648 | 190 | 380 | 20 | 17 |
| YJD16型 | 400 | 360 | 300 | 960 | 678 | 200 | 400 | 20 | 17 |
| YJD18型 | 420 | 380 | 320 | 980 | 688 | 220 | 440 | 22 | 17 |
| YJD20型 | 440 | 400 | 340 | 1000 | 698 | 230 | 460 | 22 | 17 |
| YJD26型 | 500 | 460 | 400 | 1150 | 740 | 260 | 520 | 24 | 17 |
| YJD30型 | 540 | 500 | 440 | 1190 | 755 | 280 | 560 | 24 | 17 |
