LS螺旋输送机旋转的螺旋叶片将物料推移而进行螺旋输送机输送,使物料不与螺旋输送机叶片一起旋转的力是物料自身重量和螺旋输送机机壳对物料的摩擦阻力.螺旋输送机旋转轴上焊的螺旋叶片,叶片的面型根据输送物料的不同有实体面型,带式面型,叶片面型等型式.螺旋输送机的螺旋轴在物料运动方向的终端有止推轴承以随物料给螺旋的轴向反力,在机长较长时,应加中间吊挂轴承.
U型螺旋输送机广泛应用于各行业,如建材,化工,电力,冶金,煤炭,粮食等行业,适用于水平或倾斜输送粉状,粒状和小块状物料,如煤,灰,渣,水泥,粮食等,物料温度小于200.C.螺旋输送机不适于输送易变质的,粘性大的,易结块的物料.
LS螺旋输送机法兰式.
U型螺旋输送机链条式.
LS螺旋输送机法兰加顶盖式.
U型螺旋输送机顶盖式.
LS螺旋输送机独节.
U型螺旋输送机法兰式.
LS螺旋输送机轴和叶片.

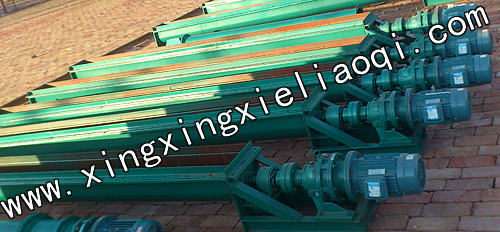

LS螺旋输送机,U型螺旋输送机成品.
注;此类螺旋输送机可以根据客户不同生产情况和生产目的来定制.生产材料可以为全碳钢,部分不锈钢,以及全不锈钢为主.对食品卫生有要求的企业推荐主材不锈钢,无要求可以采用碳钢.
输送机是螺旋输送机的一种,生产采用DIN15261-1986标准制造,设计符合JB/T7679-2008《螺旋输送机》专业标准.U型螺旋输送机广泛应用于粮食,化工,建材,冶金,矿山,电力等部门,主要用于输送小颗粒状,粉状,小块状物料.不适宜输送易变质,黏性较大易结块以及含水量较大的物料.
按输送机中间吊轴承种类区分
1,HT1-为滚动吊轴承,采用衡泰专用型密封轴承,轴盖上另有防尘密封结构,常用在不易加油,不加油或油对物料有污染的地方,密封效果好,吊轴寿命长,输送物料温度≤80℃.
2,HT2-为滑动吊轴承,设有防尘密封装置,有铸铜瓦,合金耐磨铸铁瓦,铜基石墨少油润滑瓦.常用在输送物料温度比较高(t≥80℃)或输送含水较大物料.
按螺旋输送机驱动方式分类
A,输送机长度小于35m时,为单轴驱动螺旋.
B,输送机长度大于35m时,为双轴驱动螺旋.
按输送机材质分类
A,普通碳钢输送机-主要适用于水泥,煤炭,石料,等磨损较大,对物料没特殊要求的行业.
B,不锈钢输送机-主要适用于粮食,化工,食品等对输送环境有要求的行业,清洁度高,并且不会对物料产生污染,使用时间长,但是造价相对较高.
输送机主要技术参数:
| LS型 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| GX型 | 200 | 250 | 300 | 400 | 500 | ||||||
| 螺旋直径(mm) | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| 螺距(mm) | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
| 转速(r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
| 输送量QΦ=0.33（m3/h） | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
| 功率Pd 1=10m(KW) | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
| 功率Pd 1=30m(KW) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
| 转速(r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
| 输送量QΦ=0.33（m3/h） | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
| 功率Pd 1=10m(KW) | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
| 功率Pd 1=30m(KW) | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
| 转速(r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
| 输送量QΦ=0.33（m3/h） | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
| 功率Pd 1=10m(KW) | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
| 功率Pd 1=30m(KW) | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
| 转速(r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
| 输送量QΦ=0.33（m3/h） | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
| 功率Pd 1=10m(KW) | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
| 功率Pd 1=30m(KW) | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
